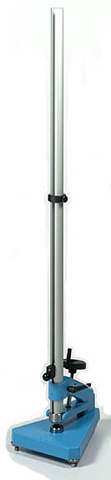

Измеритель прочности покрытий и материалов при ударе ИПУ/ Удар-Тестер

Измеритель прочности покрытий и материалов при ударе ИПУ/ Удар-Тестер

Прибор Удар-Тестер предназначен для контроля прочности покрытия при ударе.

Конструкция прибора выполнена в соответствии с современными требованиями международного стандарта ИСО 6272-2002 и российского стандарта ГОСТ Р 53007-2008.

Отличительной особенностью прибора является его универсальность и полное соотвествие новому ГОСТ Р 53007-2008 (ИСО 6272-1:2002, ИСО 6272-2:2002) «Материалы лакокрасочные. Метод испытания на быструю деформацию (прочность при ударе)».

За счет различной комплектации прибор ИПУ / Удар-Тестер может провести испытания покрытий по ГОСТ Р 53007-2008 (ИСО 6272-1, ИСО 6272-2), ГОСТ 4765, ИСО 6272, ASTM D 2794, а также для испытания покрытия труб по ГОСТ Р 51164. Поэтому прибор применяется для проведения испытаний всех лакокрасочных покрытий российского и зарубежного производства.

Прибор применяется для испытаний металлов, пластмасс, паркета, деревянных панелей, керамики, стекла, бетона, наливных полов.

Специальная комплектация прибора применяется для контроля защитных покрытий труб по заданной прочности при ударе по ГОСТ Р 51164. Прибор комплектуется ударником массой 3 кг. с диаметром сферического наконечника 16 мм.

Прибор измеряет максимальную высоту, при свободном падении с которой груз определенной массы не вызывает видимых механических повреждений на поверхности испытуемой пластины с лакокрасочным покрытием.

Прочность лакокрасочных покрытий при ударе выражается значением максимальной высоты в сантиметрах, с которой боек с грузом массой 1 кг свободно падает на испытуемую поверхность в соответствии со стандартом ИСО 6272 или по ГОСТ 4765-73, или по ASTM D 2794.

Прибор комплектуется двумя наборами ударников и матриц различных размеров:

По ГОСТ Р 53007 прибор имеет комплектацию:

  • ГОСТ 4765 — ударник имеет диаметр сферического наконечника 8 мм и диаметр отверстия ответной матрицы 15 мм.
  • ИСО 6272 — ударник имеет диаметр сферического наконечника 20 мм и диаметр отверстия ответной матрицы 27 мм.
  • ИСО 6272 — ударник имеет диаметр сферического наконечника 12,7 мм и диаметр отвестия ответной матрицы 16,3 мм.
  • По ASTM D 2794 — для зарубежных покрытий и по ГОСТ 22233-2001 для испытаний покрытий алюминиевого профиля. Ударник имеет диаметр сферического наконечника 15,9 мм и диаметр отверстия ответной матрицы 16,3 мм.

Измеритель прочности покрытий и материалов при ударе ИПУ/ Удар-Тестер Измеритель прочности покрытий и материалов при ударе ИПУ/ Удар-Тестер

Измерение ударопрочности покрытия труб

Комплетация прибора Удар-Тестер с бойком 3 кг и диаметром сферического наконечника 16 мм применяется для контроля защитных покрытий труб по заданной прочности при ударе по ГОСТ Р 51164.

Конструкция прибора Удар-Тестер выполнена аналогично конструкции прибора Измеритель прочности покрытий при ударе ИПУ/ Удар-Тестер, что обеспечивает проведение испытаний покрытий труб в соотвествии с требованиями международного стандарта ИСО 6272.

Прибор применяется для измерения ударопрочности покрытий, наносимых на трубы, на металлических образцах в лабораторных условиях. Удар-Тестер МТ не применяется для измерения ударопрочности непосредственно на трубах, в том числе в полевых условиях.

Удар-Тестер измеряет максимальную высоту, при свободном падении с которой груз массой 3 кг и диаметром наконечника 16 мм не вызывает видимых механических повреждений на поверхности испытуемой пластины с покрытием.

Прочность покрытия при ударе выражается значением максимальной высоты в сантиметрах, с которой боек массой 3 кг. свободно падает на испытуемое покрытие.

Основной конструктивной особенностью прибора является наличие в его составе прижимного механизма образца с покрытием для обеспечения точности метода измерения в соотвествии с требованием международного стандарта ИСО 6272.

Такая конструкция прибора позволяет получать стабильные результаты измерения качества покрытия.

Конструкция

Соответствие конструкции прибора Удар-Тестер требованиям российского ГОСТ Р 53007 (ИСО 6272) и международного стандарта подтверждается описанием конструкции прибора в ИСО 6272.

Наличие прижимного механизма строго фиксирует горизонтальное положение образца с покрытием и не позволяет образцу сдвинуться при нанесении ударного воздействия и тем самым существенно исказить результаты испытаний. Наличие механизма фиксации нулевого отсчета положения ударника и вертикального положения направляющей трубы не допускает отклонения угла нанесения ударного воздействия от нормали к поверхности образца с покрытием, что приводит к искажению результатов испытаний. Наличие набора ограничительных шайб, при помощи которых регулируется глубина проникновения ударника в образец с покрытием (по ГОСТ 4765 глубина составляет 2 мм и по ИСО 6272, ASTM D 2794 регулируется от 2 мм до 10 мм), позволяет учесть глубину проникновения при разной толщине покрытия, разной толщине металла образца и его физико-механических свойствах (твердый металл, мягкий металл, степень шероховатости металла и т.д.). Кроме того, важно регулировать глубину проникновения ударника в покрытие при измерении адгезии покрытия методом обратного удара по ГОСТ 15140 при испытании качества покрытия алюминиевых конструкций по ГОСТ 22233-2001. Наличие в комплектации дополнительного ударника массой 1 кг, который стыкуется с ударником выполненным по ИСО 6272, позволяет провести испытания высокотвердых покрытий.

Технические характеристики

Максимальная высота падения груза 1000 мм
Масса свободно падающего груза 1 кг
Диапазон измерения 0...1000 мм
Цена деления шкалы 1 мм
Диаметр шарика бойка по ГОСТ 4765 8 мм
по ГОСТ Р 53007-2008 (ИСО 6272) 12.7 мм
по ГОСТ Р 53007-2008 (ИСО 6272) 20 мм
по ГОСТ Р 53007-2008 (ИСО 6272, ASTM D 2794) 15.9 мм
по ГОСТ Р 51164 16 мм
Диаметр отверстия наковальни по ГОСТ 4765 15 мм
по ГОСТ Р 53007-2008 (ИСО 6272) 16.3 мм.
по ГОСТ Р 53007-2008 (ИСО 6272) 27 мм
по ГОСТ Р 53007-2008 (ASTM D 2794) 16.3 мм
Масса бойка по ГОСТ 4765 1 кг
по ГОСТ Р 53007-2008 (ИСО 6272) 1 кг
по ГОСТ Р 51164 3 кг
Дополнительная масса по ГОСТ Р 53007-2008 (ИСО 6272) 1 кг
Глубина проникновения бойка в покрытие по ГОСТ Р 53007-2008 (ИСО 6272) регулируется комплектом ограничителей и составляет 2...10 мм

Комплект поставки (стандартный)

  • Прибор - 1 шт.
  • Комплект бойка и матрицы по ГОСТ 4765 - 1 шт.
  • Комплект бойка и матрицы по ГОСТ Р 53007-2008 (ИСО 6272) - 1 шт.
  • Дополнительная масса по ГОСТ Р 53007-2008 (ИСО 6272) - 1 шт.
  • Дополнительная опция - комплект бойка и матрицы по ASTM D 2794 - 1 шт.
  • Дополнительная опция - комплект бойка и матрицы по ГОСТ Р 53007-2008 - 1 шт.
  • Дополнительная опция - боёк по ГОСТ Р 51164 - 1 шт.
  • Комплект ограничителей проникновения бойка - 1 шт.
  • Руководство по эксплуатации - 1 шт.
  • Паспорт - 1 шт.
  • Упаковка - 1 шт.

Технические характеристики прибора Удар-Тестер для испытания покрытия труб

Максимальная высота падения груза бойка 1000 мм
Масса свободно падающего груза бойка 3 кг
Диапазон измерения 1...1000 мм
Цена деления шкалы 1 мм
Диаметр сферического наконечника груза бойка 16 мм
Глубина проникновения груза бойка регулируется 2...10 мм

Комплект поставки

  • Прибор - 1 шт.
  • Груз бойка - 1 шт.
  • Набор ограничителей проникновения груза бойка в покрытие - 1 шт.
  • Руководство по эксплуатации - 1 шт.
  • Паспорт - 1 шт.
  • Методика поверки - 1 шт.
  • Лупа - 1 шт.
  • Упаковка.

Дополнительные опции

  • Комплект груза бойка и матрицы по ИСО 6272 - 1 шт.
  • Комплект груза бойка и матрицы по ГОСТ 4765 - 1 шт.
  • Комплект груза бойка и матрицы по ASTM D 2794 - 1 шт.
