Универсальный элементный анализатор Vario EL cube

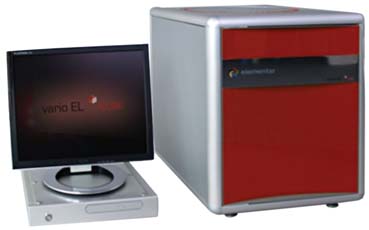

Универсальный элементный анализатор chnos Vario EL cube

Внесён в Государственный реестр средств измерений РФ под № 23429-10

Универсальный элементный анализатор нового поколения для определения содержания элементов C, H, N, O, S, Cl (опция) в органических и большинстве неорганических образцов.

Применение

  • В геологии,
  • сельском хозяйстве,
  • охране окружающей среды,
  • биотехнологии,
  • угольной промышленности и нефтехимии,
  • а также при определении возраста и места происхождения объекта (изотопный анализ).

Возможности

  • Возможен анализ как твердых, так и жидких образцов (анализ в капсулах из металлической фольги или прямая инжекция жидкости в трубку сжигания)
  •  Пригоден как для анализа микро- так и полумикрообразцов, что делает его абсолютно универсальным (анализ образцов массой до 1 г (например почвы) и содержание органического вещества 0,03...50 мг углерода.)
  • Автоподатчик образцов на 120 позиций допускает дозагрузку образцов в ходе анализа. Для работы с крупными образцами возможна установка карусели на 80 позиций.
  • Ввод образца без необходимости поправки на «холостой опыт», благодаря патентованной конструкции шарового крана, исключающей попадание воздуха в момент ввода пробы.
  • Контролируемый процесс сжигания образца в чистом кислороде при постоянной температуре печи до 1200 °C. Таким образом обеспечивается 100 %-ное извлечение элементов даже из образцов с трудноразлагаемой матрицей.
  • Разделение газов ― продуктов сгорания проводится по классической технологии «purge & trap», лишенной недостатков хроматографического разделения, на трех абсорбционных колонках. Продукты сгорания образца CO2, H2O и SO2 поглощаются каждый на отдельной колонке, тогда как N2 поступает сразу на детектор по теплопроводности (TCD).
  • Адсорбцтонные колонки последовательно нагреваются, и удерживаемые на колонках CO2, H2O и SO2 последовательно высвобождаются и, поступая на детектор, образуют хорошо разделенные пики.
  • Разделение пиков CO2 и N2 достигается даже при соотношении их концентраций 5000:1.
  • Новая конструкция широкодиапазонного TCD-детектора, устойчивая к воздействию кислорода. Возможность анализа фтор-содержащих образцов.
  • Детектор не требует обслуживания в течение многих лет. Калибровка устойчива в течение нескольких месяцев (до года).
  • Контроллер потока газа, установленный непосредственно перед детектором обеспечивает исключительную стабильность нулевой линии.
  • Газ-носитель ― гелий, однако можно использовать и аргон, что удешевляет стоимость анализа.
  • Современная элементная база и управляющая программа, работающая в среде Windows XP professional или Vista business обеспечивают полный контроль над процессом анализа образцов, диагностики анализатора и обработкой полученных данных с подключенного ПК.
  • Управляющая программа позволяет, в частности, проводить автоматический тест на герметичность системы, переводить анализатор в экономичный режим сна, экспортировать данные в формат Excel , включать анализатор в LIMS и другие сетевые решения.
  • Возможно удаленное управление ходом анализа и диагностикой прибора через Интернет.
  • Простота управления анализатором и экономичность его работы. Повышенная безопасность работы благодаря низкому напряжению питания всех элементов, включая печи нагрева и сорбционные колонки.
  • Полный набор материалов и комплектующих, необходимый для запуска анализатора и обучения пользователей, включая набор реагентов для проведения около 1000 анализов.
  • Подробное руководство по эксплуатации, встроенное в управляющую программу.

Преимущества

По сравнению с предыдущей моделью vario EL III:

  • Новая элементная база (новая электроника, регуляторы массового потока газа-носителя, детектор, усовершенствованная печь). Прибор стал весить в два раза меньше и существенно уменьшился в размерах.
  • Новые колонки с более длительным сроком эксплуатации и большей емкостью, благодаря которой расширился диапазон абсолютных масс по каждому элементу. Например, в vario EL максимальное содержание органических веществ в образце ограничивалось 20 мг, а теперь, на новом vario EL cube эта цифра составляет уже 50 мг. Т.е. теперь vario EL cube пригоден как для анализа микро- так и полумикрообразцов, что делает его абсолютно универсальным.
  • Существенно сократилось время анализа.
  • Увеличилась емкость карусели для автоматического податчика образцов.
  • Вместо гелия можно использовать аргон.
  • Появилась новая опция для определения хлора. Анализ выполняется на ИК-детекторе с тем же катализатором в окислительной трубке, что и для определения CHNS. Метод стал удобным, простым, более чувствительным и селективным.
  • Наряду с капсулированием появилась возможность оснащать прибор полноценным автосамплером для жидких образцов (как у газовых хроматографов). Также возможен и ручной ввод жидких и газообразных проб.

Варианты исполнения

  • CHNS, CHN, CNS, CN, N или S с использованием ДТП
  • S с использованием ИК-детектора (опция)
  • О с использованием ДТП или ИК-детектора (опция)
  • CI с использованием ИК-детектора (опция)

Интервалы измерения по элементам (абс. количества)*

  • C: 0...около 40 мг (или 100 %)
  • H: 0...около 3 мг (или 100 %)
  • N: 0...около 15 мг (или 100 %)
  • S: 0...около 6 мг (или 100 %)

*зависят от типа образца и режима анализа

Технические характеристики

Метод определения Высокотемпературное сжигание или пиролиз образца с преобразованием элементов в газообразные продукты и последующим детектированием на ДТП (или ИК-детекторе).
Температура разложения: 1200 °С, для специальных применений до 1400 °С (при сжигании в оловянных лодочках временно достигается температура приблизительно 1800 °С)
Диапазон измерения С 0...40 мг или 100 %
N 0...15 мг или 100 %
О 0...2 мг или 100 %
Н 0...3 мг или 100 %
S 0...6 мг или 100 %
CI 0...2 мг или 100 %
Предел обнаружения < 100 ррт при определении на ДТП и 2 ррт при определении S на ИК-детекторе
Масса навески 0,02 мг...1 г
Вместимость автосамплера 80 или 120 образцов (в зависимости от требуемого размера образцов) с возможностью перезагрузки в ходе анализа.
Время анализа (оптимизируется автоматически в зависимости от содержания элементов и массы образца) CHNS не более 10 мин
CHN не более 8 мин
CN не более 6 мин
N не более 3 мин
Управление и обработка результатов через ПК
Требования к газам 02, чистота 99,995 % 0,05 литра на анализ
Не (или Аг),чистота 99,995 % 3 литра на анализ
Электропитание 230/110 В, 50/60 Гц
Нагрузка на сеть, максимально 1,8 кВ
Габаритные размеры, мм 480×550×550
Масса, кг, около 65
