Универсальный элементный анализатор chnos vario MICRO cube

Снят с производства, замена — элементный анализатор Unicube

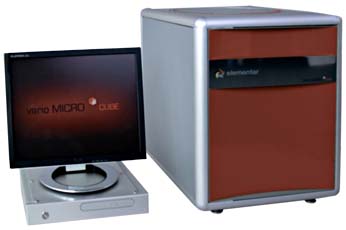

Универсальный элементный анализатор chnos vario MICRO cube

Внесён в Государственный реестр средств измерений РФ под № 23429-10

Универсальный элементный анализатор для определения содержания элементов C, H, N, O, S, Cl (опция)

Применение

  • В геологии,
  • в сельском хозяйстве,
  • при охране окружающей среды,
  • в биотехнологии,
  • в угольной промышленности
  • при переработке нефтепродуктов,
  • при изотопном анализе происхождения.

Особенности

  • Широкий динамический диапазон регистрации: 0,01...100 %.
  • Оптимизирован для измерений микрообразцов с массами 0,03...10 мг.
  • Легко модифицируется для анализа больших количеств образцов.
  • Автосэмплер на 120 образцов для проведения единичных или серийных анализов с возможностью дозагрузки в любое время.
  • Контролируемое время сжигания в чистом кислороде при постоянной температуре 1200 °C (максимально).
  • Для специальных приложений может устанавливаться температура до 1400 °C .

Варианты исполнения

  • CHNS, CHN, CNS, CN, N или S с использованием ДТП (десорбции температурно-программируемой)
  • S с использованием ИК-детектора (опция)
  • О с использованием ДТП или ИК-детектора (опция)
  • CI с использованием ИК-детектора (опция)

Диапазон детектирования

  • C: 0...7 мг или 100 %
  • H: 0...1 мг или 100 %
  • N: 0...2 мг или 100 %
  • S: 0...2 мг или 100 %
  • О: 0...2 мг или 100 %
  • CI: 0...2 мг или 100 %

При необходимости работы с более низкими концентрациями, могут быть предложены специальные детекторы. К примеру, ИК-фотометр позволяет анализировать серу в концентрациях до 2 ррт.

Этапы определения

  1. Высокотемпературное сжигание или пиролиз образца с преобразованием элементов в газообразные продукты
  2. Разделение газов-продуктов сжигания на одной абсорбционной колонке с использованием метода ДТП ― 4-х ступенчатого температурного программирования.

Каждый шаг повышения температуры происходит только после завершения детектирования предыдущего пика. Это достигается как в случае анализа больших количеств органических веществ, так и при анализе веществ с относительно большой разницей в концентрациях элементов (например, низкое содержание азота при высоком содержании углерода).

Температура разложения: 1200 °С, для специальных применений до 1400 °С (при сжигании в оловянных лодочках временно достигается температура приблизительно 1800 °С)

Формирование аналитических пиков над базовой линией для CO2 и N2 возможно даже при соотношении их концентраций 5000:1.

Градуировка анализатора может проводиться 1 раз в несколько месяцев, или даже, раз в год.
Предел обнаружения < 100 ррт при определении на ДТП и 2 ррт при определении S на ИК-детекторе
Масса навески от 0,02...1 г.
Вместимость автосамплера 120 образцов с возможностью перезагрузки в ходе анализа.
Время анализа оптимизируется автоматически в зависимости от содержания элементов и массы образца: CHNS 10 мин
CHN 8 мин
Точность < 0,1 %
Управление и обработка результатов через ПК
Требования к газам: 02 чистота 99,995 %; 0,05 литра на анализ
Не чистота 99,995 %; 3 литра на анализ

Современное программное обеспечение обеспечивает полный контроль за проведением анализа и обработку результатов на ПК. Программа легко встраивается в систему LIMS и в другие сетевые решения (требования FDA acc. to 21 CFR Part 11 ).

Технические характеристики

Потребляемая мощность, КВт 0,6
Электропитание ~230 В, 50/60 Гц
Габаритные размеры, мм 480×550×55
Масса, кг 65

Пример использования

Анализ и идентификация чистых химических веществ и фармацевтических препаратов

Наименование, формула N, % C, % H, % S, %
Cульфаниловая кислота C6H7NO3S (n=6, m=1+0,1 мг) 8,09 41,61 4,07 18,51
8,14 41,54 4,01 18,51
0,05 0,07 0,06 0,002
0,23 0,07 0,25 0,32
Сульфаниламид C6H8N2O2S (n=6, m=2+0, 1мг) 16,26 41,81 4,65 18,62
16,27 42,00 4,68 18,54
0,01 0,19 0,03 0,08
0,33 0,09 5,34 5,02
N-F- дибензосульфонимид (n=6, m=2+0,1 мг) 4,46 45,62 3,19 20,32
4,46 45,62 3,19 20,32
4,75 0,40 7,92 2,64
Бензилцистеин C10H13NO2S (n=4, m=2+0,1мг) 6,89 53,03 6,82 15,53
6,82 52,97 6,85 15,52
0,07 0,06 0,03 0,10
0,33 0,12 0,15 0,14

Комплектация

В комплект входит набор необходимых деталей для инсталляции и руководство по эксплуатации.

Набор реактивов и расходных материалов заказывается отдельно.
