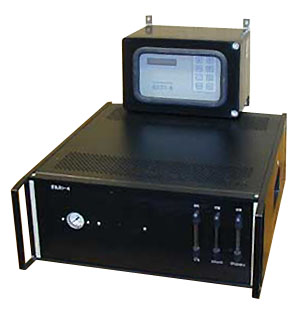

Газоанализатор ВХЛ 1-4x

снят с производства

Предназначен для измерения содержания водорода в осушенных технологических газах хлорных производств (электролитическом хлоргазе после первой и второй стадии сжижения хлора, синтетическом хлористом водороде).

Принцип действия прибора основан на выделении водорода из дозы анализируемого газа с последующим определением содержания водорода в газе-носителе (азот, воздух) с помощью термокондуктометрического преобразователя. Газоанализатор работает циклически (время цикла 180 с).

Газоанализатор состоит из двух блоков в обыкновенном исполнении:

блока обработки анализируемого газа (ОАГ), включающего термокондуктометрический преобразователь элементы подготовки пробы и переключения газовых потоков
блока формирования измерительной информации (ФИИ), осуществляющего управление работой элементов газовых потоков в ОАГ, обработку и представление результатов измерений, диагностику неисправностей.

Результаты в цифровой форме отображаются на дисплее на лицевой панели блока ФИИ. Выходной сигнал для связи с внешними устройствами унифицированный 0...5 мА.

Газоанализатор может быть смонтирован на вертикальном щите или установлен на столе.

Достоинства прибора

возможность измерения содержания водорода в сложных многокомпонентных смесях на различных технологических стадиях
диагностика неисправностей наиболее ответственных узлов и автоматическая корректировка нулевых показаний
представление результатов измерения в цифровой форме

Технические характеристики

Диапазоны измерений	ВХЛ 1-41	0...2 об %
	ВХЛ 1-42	0...5 об %
	ВХЛ 1-43	0...10 об %
Приведенная погрешность	ВХЛ 1-41	±10 %
	ВХЛ 1-42	±6 %
	ВХЛ 1-43	±5 %
Время работы без обслуживания и корректировки		90 сут
Время установления выходного сигнала, T0,9		300 с
Потребляемая мощность		не более 40 Вт
Габаритные размеры	блока ОАГ	520×198×514 мм
	блока ФИИ	378×206×384 мм
	фильтра ФПЦ 1-4-01А	145×170×88 мм
	фильтра ФВ 6-02	72×122×78 мм
Масса	блока ОАГ	18 кг
	блока ФИИ	9 кг
	фильтра ФПЦ 1-4-01А	2,2 кг
	фильтра ФВ 6-02	0,4 кг

Комплектность

блоки ОАГ и ФИИ (1, 2 или 3 в зависимости от исполнения газоанализатора)
фильтры для очистки анализируемого газа и газа-носителя
по отдельному заказу поставляется регистрирующий потенциометр
