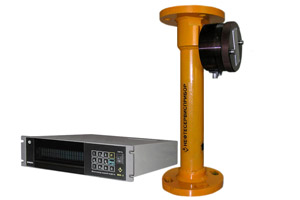

Влагомер сырой нефти ВСН-2-50 (диапазон 0...100 %)

Влагомер сырой нефти ВСН-2-50 (диапазон 0...100 %)

Внесены в Государственный реестр средств измерений РФ под № 24604-12

Назначение

Для непрерывного определения содержания воды в нефти, вычисления среднего значения объемной доли воды в нефти и объема чистой нефти при работе в комплекте со счетчиком жидкости

Контролируемая среда

Сырая нефть после предварительной сепарации свободного газа

Возможности

  • Помогает организовать внутри- и межпромысловый учет нефти (на узлах оперативного и бригадного учета нефти)
  • Оптимизирует процесс подготовки нефти, сэкономит электроэнергию и химреагент (на установках подготовки нефти)
  • Измеряет мгновенные значения влажности
  • Рассчитывает среднюю влажность и количество чистой нефти пропорционально расходу контролируемой жидкости за заданный временной интервал
  • Выдает сигнал о достижении предельной влажности
  • Результаты измерений и вычислений представляются на матричном дисплее блока обработки влагомера

Информация о средней влажности и объеме чистой нефти, по запросу пользователя может передаваться на систему телемеханики (сухой контакт, RS485) и самопишущий прибор (4...20 мА). Установка предельной влажности может быть задана во всем диапазоне измерения влажности. Отстой свободной воды перед измерением влажности не требуется.

Суть метода

Измерение объемной доли воды в нефти влагомерами осуществляется путем определения полного комплексного сопротивления нефтяной эмульсии, протекающей через датчик.

Условия эксплуатации

Диапазон температур окружающего воздуха, °С +5...+60
Плотность, вязкость, содержание парафина, смол, солей не ограничивается
Содержание свободного газа, при котором обеспечивается заданная точность, объемная доля , %, не более 1,0
Рабочее давление, МПа, не более 4,0
Скорость потока через первичный преобразователь влагомера, м/с, в пределах 1...2,5

Технические характеристики

Диапазон измерения влажности нефти, объемная доля, % 0...100
Пределы основной абсолютной погрешности, объемная доля, % 1,2
Объемная доля, в поддиапазонах, % 0...60 2,4
60...100 4,0
Режим работы влагомера непрерывный
Потребляемая мощность, Вт, не более 30
Исполнение измерительного преобразователя взрывозащищенное
Условный проходной диаметр первичного измерительного преобразователя, мм 50
Масса первичного измерительного преобразователя/блока обработки, кг, не более 10/3
