Вентиль точной регулировки баллонный ВТР-1, ВТР-1-М160

Вентиль точной регулировки баллонный ВТР-1 Вентиль точной регулировки баллонный ВТР-1-М160

Назначение

Вентили ВТР-1 и ВТР-1-М160 предназначены для точной регулировки расхода для сред с давлением до 150 кгс/см².

Конструкция вентиля ВТР-1-М160 включает в себя манометр МП2-У с диапазоном измерения 0...160 кгс/см², показывающий давление в баллоне.

Вентили ВТР-1 и ВТР-1-М160 применяются на газовом баллоне взамен баллонного редуктора, в частности, для подачи поверочной газовой смеси на прибор.

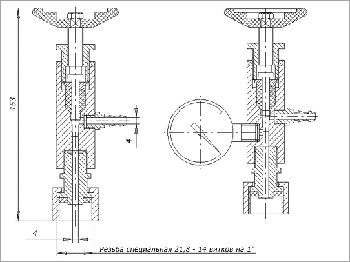

Вентиль точной регулировки баллонный ВТР-1

Присоединительные размеры

  • По внутреннему конусу резьба баллонная.
  • Натяжка пальчика производится накидной гайкой.
  • Рабочее положение - любое.

Материал основных деталей

Корпус сталь 12Х18Н10Т
Игольчатый шток сталь 40Х13
Уплотнение фторопласт Ф4

Присоединение

  • Вход: фланцевое соединение с накидной гайкой СП21,8х14' правая резьба.
  • Выход: штуцерно-ниппельное соединение под гибкую трубку Ду6
