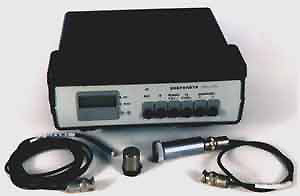

Виброметр ВВМ-201
Снят с производства, замена - ВВМ-311
Портативный прибор с цифровой индикацией предназначен для измерения параметров вибрации (виброускорение, виброскорость) в широком диапазоне частот от 2 до 4000 Гц работающего оборудования, машин и других обьектов в лабораторных и производственных условиях в различных отраслях промышленности.
Технические данные
| Диапазон измерения средних квадратических значений | виброускорения (в частотном диапазоне 2...4000 Гц), м/с² | 0,1...1000 |
| виброскорости (в частотном диапазоне 2...2800 Гц) мм/с² | 0,5...1000 | |
| Основные относительные погрешности измерений, % | виброускорения в диапазонах частот 2...10, 10...1000, 1000...4000 Гц | ±15, ±10, ±15 соответственно |
| виброскорости в диапазонах частот 2...10, 10...1000, 1000...2800 Гц | ±15, ±10, ±15 соответственно | |
| Питание прибора осуществляется от химических источников тока (А332-12 эл.), номинальное напряжение, В | 8,3 | |
| Потребляемая мощность, мВА | 180 | |
| Масса, кг | 1,7 | |
Прибор комплектуется пьезоэлектрическим вибропреобразователем ДН-3-М1. Имеется выход для подключения внешних устройств. Прибор выполнен в прямоугольном корпусе и снабжен ремнем для переноса. Может быть укомплектован магнитным прижимом МП-1.
Преобразователь пьезоэлектрический виброизмерительный ДН-3-М1
Вибропреобразователь ДН-3-М1 предназначен для преобразования механических колебаний в электрические сигналы, пропорциональные ускорению колеблющегося объекта.
Вибропреобразователи используются совместно с виброизмерительными устройствами для измерения параметров вибрации в заводских и лабораторных условиях в различных отраслях народного хозяйства.
| Рабочий диапазон частот, Гц | до 4800 |
| Действительное значение коэффициента преобразования вибропреобразователя на частоте 160 Гц, мВ*с2*м-1 | 10 ±0,6 |
| Относительный коэффициент поперечного преобразования, % | 4 |
| Средний срок службы, не менее, лет | 10 |
| Габаритные размеры, мм | 20×25×30 |
| Масса, не более, кг | 0,05 |
| Рабочий диапазон температур, °С | -30...+70 |
Магнитный прижим МП-1
Прижим МП-1 имеет: диаметр 24 мм, толщину 5 мм, высоту винтового выступа 4 мм с резьбой М5 для крепления вибродатчика, массу 20 г, усилие прижима не менее 5 кГ. В комплект прижима МП-1 входит электрически изолирующая прокладка.
