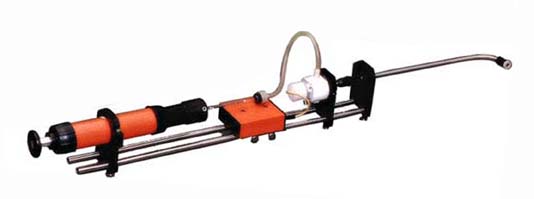

Зонд пробоотборный ЗП-ГХК

Зонд пробоотборный ЗП-ГХК

Зонд пробоотборный ЗП-ГХК предназначен для отбора проб газовых сред из труднодоступных мест с последующим их анализом с применением индикаторных трубок совместно с насосом-пробоотборником НП-3М.

Зонд в комплекте с индикаторными трубками и насосом-пробоотборником НП-3М входит в состав различных моделей газоопределителей типа ГХК . Использование зонда обеспечивает удобство выполнения экспресс-анализа в труднодоступных местах, не имеющих отрицательного давления - таких как кабельные колодцы, склады, баки, трубопроводы, система вентиляции цехов и т.п.

Принцип действия зонда состоит в отборе для анализа части газовоздушной смеси (ГС), принудительно всасываемой с постоянной скоростью с помощью автономного насоса с электромотором постоянного тока. Расход ГС через заборный тракт (около 0,5 л/мин) превышает расход при отборе пробы ГС на ТИ (не более 0,2 л/мин). Излишек смеси сбрасывается в атмосферу, обеспечивая, таким образом, динамические условия отбора пробы при измерениях с применением ТИ.

Зонд поставляется в частично собранном виде, в виде легко сочленяемых блоков, размещенных в миникейсе. Сборка деталей осуществляется с помощью винтовых соединений. Основные детали конструкции зонда (штатный газозаборный тракт, блок насоса с электромотором и разделителя потоков, блок батареи, блок зажима для насоса НП-3М) размещены на двух направляющих штангах с кронштейнами. На направляющих штангах с помощью легкосъемного зажима жестко фиксируется насос-пробоотборник НП-3М. Подсоединение ТИ к выходному отверстию разделителя потоков зонда производится при помощи отрезка эластичной трубки со штуцером.

Конструкция зонда позволяет применять ТИ в условиях, отличных от рабочих условий для индикаторных трубок: при повышенной температуре, влажности и запыленности газовой смеси. Для этого фторопластовый разделитель потоков снабжен отверстием для подсоединения устройства сбора конденсата. Отверстие для сбора конденсата также позволяет разместить в нем миниатюрный термометр либо термодатчик (в состав комплекта не входит), при условии его герметичного подсоединения. Доступ к отверстию открывается путем отвинчивания заглушки. Для очистки газовой смеси от крупных взвешенных частиц к окончанию штатного газозаборного тракта подсоединен фильтр грубой очистки.

Основные технические характеристики зонда

Электропитание автономного насоса с электромотором производится от батареи напряжением = 4,5 В. Ресурс работы насоса с электродвигателем постоянного тока (продолжительность непрерывного просасывания ГВС) определяется характеристиками батареи, а также зависит от температуры окружающего воздуха. В варианте штатного источника ресурс составляет не менее 50 часов непрерывного просасывания с расходом не менее 0,5 л/мин.;

Габаритные размеры зонда в укладке типа "мини-кейс" - не более 300x350x80 мм;

Длина зонда в собранном виде (без сочленений воздухозаборного тракта) - 400 мм, длина штатного газозаборного тракта (3-х трубок, сочленяемых резьбовым соединением) - 900 мм;

Масса зонда в основной комплектации - не более 3 кг.

В комплект поставки зонда ЗП-ГХК по отдельному заказу могут быть включены дополнительные средства комплектации:

  • Насос-пробоотборник НП-3М в упаковке с паспортом;
  • Газозаборный тракт для стационарной установки (фторопластовая трубка Ф-4Д, D=8x1,5 ГОСТ 22056), длина определяется при заказе;
  • Трубки индикаторные или иные;
  • Устройство для сбора конденсата;
  • Термометр либо термодатчик.
