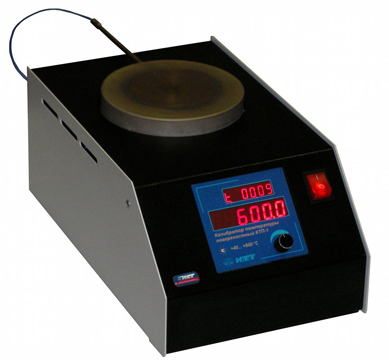

Калибратор температуры поверхностный КТП-1

Внесен в Государственный реестр средств измерений РФ под №53247-13

Назначение

Поверка и калибровка поверхностных датчиков температуры
Поверка и калибровка вторичной аппаратуры вместе с первичными термопреобразователями:
- цифровых термометров
- термопреобразователей с унифицированным токовым выходом
- и др.

Калибраторы температуры поверхностные КТП-1 предназначены для воспроизведения температуры поверхности в диапазоне +40...+600 °С.

КТП-1 должны использоваться в качестве поверочной установки для определения статических характеристик преобразования различных типов поверхностных СИ температуры при их производстве, поверке и калибровке.

Основными узлами калибратора являются: металлический (бронзовый) блок с открытой рабочей поверхностью, эталонный платиновый термометр сопротивления, прецизионный измеритель/регулятор температуры. Металлический блок предназначен для обеспечения хорошей тепловой связи между рабочей поверхностью и эталонным платиновым термометром сопротивления. Эталонный платиновый термометр сопротивления, устанавливаемый в отверстие металлического блока на расстоянии пяти миллиметров от рабочей поверхности, выполняет функцию носителя температурной шкалы и используется для измерения температуры рабочей поверхности. По эталонному платиновому термометру сопротивления осуществляется регулирование температуры прецизионным измерителем/регулятором.

Текущая температура калибратора (температура рабочей поверхности) отображается на светодиодном дисплее либо на компьютере через последовательный интерфейс RS-232C. После выхода калибратора на заданную температуру (уставку) во вспомогательной строке дисплея появится таймер, который в часах и минутах будет отображать время с момента выхода калибратора на уставку. Установка температуры осуществляется при помощи ручки управления. В комплект поставки входит программное обеспечение, которое позволяет калибровать прибор для точного воспроизведения заданной температуры.

Особенности

Высокая точность
Широкий диапазон воспроизводимых температур
Малые габариты
Малый вес
Низкая цена.

Технические характеристики

Диапазон воспроизводимых температур, °С	+40...+600
Допускаемая погрешность воспроизведения температуры, °С	±[0.2+0.003×t]
Градиент температуры по радиусу рабочей зоны поверхности, °С	±[0.1+0.002×t]
Нестабильность поддержания температуры, °С	±0.1
Разрешающая способность, °С	0.1
Время выхода на заданную температуру, мин	80
Время охлаждения от 600 °С до 100 °С, мин	240
Диаметр рабочей зоны поверхности, мм	60
Связь с компьютером	RS-232C
Напряжение питающей сети	~220±22 В 50±1 Гц
Нестабильность питающей сети, В	±4.4
Потребляемая от сети мощность, Вт	1000
Температура окружающей среды, °С	+10...+35
Относительная влажность, %	10...80
Атмосферное давление, кпа	84...106.7
Размеры, мм	205×175×345
Масса, кг	10

t — уставка калибратора в °С.

Комплект поставки

калибратор температуры поверхностный КТП-1
эталонный платиновый ТС
компакт-диск с программным обеспечением
руководство по эксплуатации
кабель связи прибора с ПК через интерфейс RS-232С
кабель удлинительный для эталонного платинового ТС (используется при поверке)
сетевой шнур
