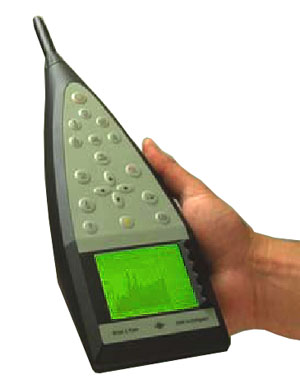

Портативный модульный анализатор виброакустических сигналов 2260 Investigator

Портативный анализатор виброакустических сигналов в режиме реального времени, отличается разнообразием прикладных применений, благодаря этим особенностям прибор является самой совершенной в мире портативной системой оценки для измерения и анализа акустических и вибрационных сигналов.

Технические характеристики

Базовый комплект анализатора 2260 состоит из:

• Модульного анализатора 2260
• Базового программного обеспечения для анализа звука BZ7210
• Преполяризованного микрофона свободного поля 4189
• Предусилителя ZC0026
• Емкостного аттенюатора ZF0023
• Защитного экрана UA1239
• Ремня для крепления анализатора DH0696
• Сумки для 2260 и 4231 тип КЕ0342
• Шести батарей размером LR 14/C (1,5 В) тип QB0009

Измерительные системы на базе анализатора типа 2260

Базовый комплект 2260

Модульный анализатор звука — мощный портативный двухканальный анализатор звука, сочетающий в себе прибор и программное обеспечение для встроенной операционной системы.

Прибор представляет собой идеальную платформу для проведения высококачественного анализа звука в реальном масштабе времени. Как и персональный компьютер, прибор управляется различными прикладными программами, предназначенными для решения конкретных задач.

Применение

• Исследование шума в окружающей среде
• Октавный анализ (BZ7201)
• Октавный и 1/3 октавный анализ (BZ7202 и BZ7206)
• Мониторинг шума
• Оценка меропритиятий по снижению шума
• Получение данных для дальнейшего анализа

Особенности

• Шумомер типа 1 согласно IEC и ANSI (шумомер 1 класса)
• Частотный диапазон 8 Гц – 20 кГц для 1/3 октавного анализа (только для BZ7206)
• Аннотации во время измерений и исключение данных измерений
• Управление записью звука на компьтер
• Автоматическая регистрация событий
• Временной интервал регистрации до 100 мсек (только для BZ7206)
• Интерфейс для цифровых магнитофонов SONY
• Дистанционное управление через модем
• Автоматическая калибровка инъекцией заряда (CIC)
• Широкополосная и спектральная статистика

Рекомендуемый состав системы

• Модульный анализатор 2260
• Программное обеспечение (выбирается исходя из требований, предъявляемым к измерениям):
  • BZ7201 (октавный анализ в диапазоне 31,5 Гц...8 кГц)
  • BZ7202 (октавный анализ в диапазоне 31,5 Гц...8 кГц, 1/3 октавный анализ в диапазоне 16 Гц...12,5 кГц)
  • BZ7206 (октавный анализ в диапазоне 16 Гц...16 кГц, 1/3 октавный анализ в диапазоне 8 Гц...20 кГц)
• Калибратор звукового уровня тип 4231
• Программное обеспечение для обработки данных измерений на ПК (выбирается исходя из требований, предъявляемым к процессу последующей обработки данных на ПК):
  • Тип 7815 – ПО для просмотра данных измерений
  • Тип 7820 – ПО для просмотра и последующей обработки данных измерений
  • Тип 7825 – ПО для расчета персональных доз воздействия шума на человека
• Серийный кабель тип АО 1442
• Удлинительный микрофонный кабель (10 м) тип АО 0442
• Тренога тип UA0801
• Устройство для крепления микрофона

КОМПЛЕКТ ДЛЯ ИЗМЕРЕНИЙ ИНТЕНСИВНОСТИ ЗВУКА ТИП 2260Е

Анализатор 2260 в сочетании с программным обеспеченем BZ 7205 и интенсиметрическим зондом 3595 позволяет провести интенсиметрические измерения, направленные одновременно на определение мощности звука, локализацию источника шума и определение акустических характеристик здания. Функция автоматического наведения измерительного датчика и звуковой обратной связи в момент проведения измерений дают возможность сконцентрировать все внимание на плавном сканировании исследуемого участка. Портативная система измерения силы звука выполняет мгновенный анализ мощности и интенсивности звука на месте выполнения измерений.

Применение

• Определение звуковой мощности с использованием или без использования метода заранее определенных плоскостей и сегментации
• Измерение звуковой мощности согласно ISO 9614-2, ЕСМА-160 и ANSI S12.12
• Определение источника шума и составление карт шума
• Измерение параметров строительной акустики (индекс снижения звука) согласно ISO/DIS 140-5, Annex E, ISO/DIS 15186-1 и ISO 717-1

Особенности

• Портативная, моноблочная система для проведения интенсиметрических измерений
• Система разработана для применения в полевых условиях
• Сегментация поверхностей измерения
• Визуальная и звуковая обратная связь во время проведения измерений
• Получение детальной информации относительно качества звукового поля
• Проведение расчетов на месте проведения измерений
• Октавный и 1/3-октавный анализ в режиме реального времени
• Двухканальный режим анализа
• Частотный диапазон 50 Гц...10 кГц при использовании 12 мм проставки
• Встроенный генератор звука для проведения измерений параметров строительной акустики
• Удобная программа для хранения и вызова данных измерений

Кроме того, прибор оснащен базовым программным обеспечением BZ 7210 для проведения анализа звуковых сигналов.

Рекомендуемый состав системы

• Модульный анализатор 2260
• Программное обеспечение для проведения интенсиметрических измерений тип BZ7205
• Комплект интенсиметрического зонда тип 3595
• Интенсиметрический калибратор тип 3541
• Программное обеспечение тип 7815 – ПО для просмотра данных измерений
• Серийный кабель тип АО 1442
• Ремни для крепления 2260 тип DH0713
• Удлинительный штатив (4,2 м) тип UA 1451

КОМПЛЕКТ ПОРТАТИВНОГО БПФ ВИБРОАНАЛИЗАТОРА ТИП 2260Н

Установка программного обеспечения BZ7208 для проведения БПФ анализа превращает 2260 в одноканальный БПФ анализатор, который можно применять для измерения постоянных и кратковременных сигналов (как звука, так и вибрации) в промышленных условиях.

Применение

• БПФ анализ звука и вибрации
• Поиск неисправностей оборудования
• Исследование чистого тона при измерениях шума окружающей среды
• Доработка оборудования
• Контроль качества
• Анализ вибрации зданий

Особенности

• Портативный прибор для БПФ анализа звука и вибрации
• Одноканальный анализ
• Анализ в режиме реального времени (без потери данных)
• Внутренний и внешний триггер
• Измерение кратковременных и установившихся сигналов
• Максимальный частотный диапазон 20 кГц, минимальный – 156 Гц
• Свыше 400 линий (разрешение лучше чем 50 Гц в частотной диапазоне 20 кГц)
• Лупа позволяет получить разрешение до 0,5 Гц
• БПФ автоспектр Lin и А – взвешенный
• Сравнение спектра с ранее сохраненным
• Компьютерное программное обеспечение для анализа, отчетов и архивирования

Рекомендуемый состав системы:

• Модульный анализатор 2260
• Программное обеспечение BZ7208 (БПФ анализ)
• Калибратор звукового уровня тип 4231
• Калибратор акселерометра тип 4294
• Программное обеспечение для обработки данных измерений на ПК Тип 7820 – ПО для просмотра и последующей обработки данных измерений
• Серийный кабель тип АО 1442
• Удлинительный микрофонный кабель (10 м) тип АО 0442
• Тренога тип UA0801
• Устройство для крепления микрофона тип UA1317
• Адаптер DeltaTron тип ZG0423
• Акселерометр тип ЕЕ0103
• Кабель акселерометра (5 м) тип АО0038G
• Адаптер 10-32UNF/BNC

КОМПЛЕКТ МОНИТОРИНГА УРОВНЯ ШУМА 2260B

Проведение мониторинга уровня шума в отдаленных местах больше не проблема.

Бокс 3592 обеспечивает безопасность и защиту от атмосферных воздействий анализатора 2260, превращая его во всепогодную систему мониторинга шума. Защищенный от влаги, надежно укрытый в прочном, отражающем тепловые лучи ярком желтом футляре, анализатор может работать без помощи оператора в течение более трех дней. При проведении измерений на протяжении более длительного времени можно произвести замену батарей, что не повлияет на непрерывность процедуры измерений.

Прибор позволяет избежать лишних выездов оператора на место установки, вместо поездки можно просто вызвать результаты измерений из памяти прибора посредством передачи команды по коммутируемому модему.

Применение:

• Всепогодные измерения
• Квазипостоянный мониторинг шума
• Контроль уровня зашумленности
• Планировка района
• Исследование причин жалоб
• Анализ зашумленности рабочего места с защитой от искажений
• Измерение промышленных шумов

Рекомендуемый состав системы (наружная система измерения уровня шума 2260 B - 304)

• Модульный анализатор звука 2260B (в комплекте с программным обеспечением BZ 7202, BZ 7210)
• Калибровочное устройство 4231
• Тренога UA 0801
• Кабель интерфейса AO 1386
• Удлинительный шнур микрофона AO 0441
• Наружный прибор для измерения уровня шума 3592
• Комплект наружных микрофонов UA 1404
• Батарея 12 в QB 0051
• Зарядное устройство ZG 0404
• Кабель 12 в AQ 1698
• Кабель дистанционного управления DAT AQ 1700
• Сигнальный кабель DAT AO 0543
• Программное обеспечение EvaluatorTM для ПК 7820-004

КОМПЛЕКТ ДЛЯ ПРОВЕДЕНИЯ ИЗМЕРЕНИЙ АКУСТИЧЕСКИХ ХАРАКТЕРИСТИК ЗДАНИЙ И ОЦЕНКИ ЗАЩИЩЕННОСТИ ПОМЕЩЕНИЙ ТИП 2260D

Мощная и надежная система для измерения акустических характеристик архитектурных сооружений и зданий, отличающаяся небольшим весом, портативностью и простотой монтажа и демонтажа.

Применение

• Измерение акустических параметров архитектурных сооружений и зданий.
• Выполнение измерений:
  • воздушной звукоизоляции
  • времени реверберации
  • поглощения звука
  • изоляция ударной звуковой волны
  • фасадной звукоизоляции

Особенности

• Соответствие национальным и международным стандартам
• Быстрота и простота монтажа и демонтажа
• Прочность и небольшой вес
• Удобство обращения и транспортировки

Рекомендуемый состав системы

• Модульный анализатор 2260
• Программное обеспечение для проведения измерений акустических характеристик зданий тип BZ7204
• Калибратор звукового уровня тип 4231
• Программное обеспечение тип 7830 – ПО для последующей обработки данных измерений на ПК
• Серийный кабель тип АО 1442
• Адаптер тип JP1041
• Микрофонный предусилитель тип ZC0026
• Микрофон тип 4189
• Машина для имитации шагов тип 3207
• Всенаправленный источник звука с треногой тип 4296
• Усилитель мощности тип 2716
• Соединительные кабели типы АО0523, AQ0621, AQ0622
• Удлинительный микрофонный кабель (10 м) тип АО 0442
• Тренога тип UA0801
• Устройство для крепления микрофона тип UA1317
