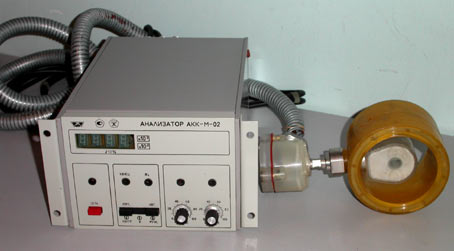

Анализатор типа АКК-М-02
Снят с производства
НАЗНАЧЕНИЕ
Анализатор типа АКК-М-02 комплекса агрегатных средств аналитической техники киндуктометрических АСАТ-КМ предназначен для преобразования удельной электрической проводимости концентрированных растворов кислот, щелочей, солей в унифицированный сигнал ГСП для работы в системах автоматического контроля регулирования и управления технологическими процессами.
Анализатор выпускается с датчиками проточного и погружного типов. Длина соединительного кабеля между датчиком и преобразователем - до 200 м.
ПРИНЦИП РАБОТЫ
B основу работы анализатора положен метод измерения удельной электрической проводимости жидких сред бесконтактным индуктивным датчиком.
Питание датчика осуществляется от генератора низкой частоты напряжением синусоидальной формы с амплитудой 5 В и частотой 10...12 кГц.
КОМПЛЕКТНОСТЬ
Наименование | Количество | ||
Преобразователь | 1 шт. | ||
Датчик проточный | 1 шт. | ||
Датчик погружной: | со штангой 500 | 1 шт. | |
со штангой 1000 | 1 шт. | ||
со штангой 1500 | 1 шт. | ||
Кабель | 5 м | ||
Вставка плавкая | 4 шт. | ||
Паспорт | 1 экз. |
Исполнение датчика и длина штанги оговариваются при заказе.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Измеряемая среда | растворы кислот,щелочей,солей | |
Диапазон измерения удельной электрической проводимости (1...2000)*10² мСм/м с разбивкой на поддиапазоны в мСм/м* | (1...10)*10² мСм/м | |
(10...100)*10² мСм/м | ||
(100...1000)*10² мСм/м | ||
(200...2000)*10² мСм/м | ||
Индикация показаний анализатора | цифровая, в мСм/м | |
Предел допускаемого значения основной приведенной погрешности анализатора | ±2,0 | |
Температура анализируемой среды | 0...110 °С с автоматической температурной компенсацией на ±15 ° С от рабочей температуры. | |
Рабочая температура** | 15...95 °С | |
Давление анализируемой среды | до 1,0 Мпa | |
Температура окружающего воздуха | 5...50 °С | |
Относительная влажность | 30...80 % | |
Питание | от сети однофазного переменного тока напряжением 220 В и частотой 50Гц | |
Выходной унифицированный сигнал | по ГОСТ 26.011-80, 0...5 мА 0...10 мВ. | |
Потребляемая мощность | 10 ВА | |
Габаритные размеры,мм,не более: | датчика проточного | 120×105×220 |
датчика погружного | Ø150×605 | |
датчика погружного | Ø150×1105 | |
датчика погружного | Ø150×1605 | |
преобразователя | 237×140,5×357 | |
Масса прибора, кг,не более: | датчика проточного без кабеля | 2,1 |
датчика погружного без кабеля | 2,0; 2,5; 3,5 | |
преобразователя | 4,0 | |
Норма средней наработки на отказ То анализатора | То = 21000 ч. | |
Анализатор | восстанавливаемый,однофункциональный | |
Закон распределения времени безотказной работы | экспоненциальный |
*Конкретный поддиапазон измерения оговаривается при заказе.
**Конкретная рабочая температура оговаривается при заказе
