Газоанализатор кислорода АКПМ-1-02Г
Внесён в государственный реестр средств измерений РФ под № 46062-11
Предназначен для определения объемного содержания и/или парциального давления кислорода в газовых средах.
Обеспечивают периодический контроль содержания кислорода:
- В отходящих (дымовых) газах при регулировании процессов горения топлива, проводимых с целью его экономии и минимизации вредных выбросов
- В воздухе производственных помещений и рабочей зоне, в цехах АЭС и ТЭС, в труднодоступных пространствах (трюмах, шахтах), а также в барокамерах, в помещениях гипербарической оксигенации и т.п.
- В технологических процессах различных производств при их автоматизации в химической, металлургической,нефтеперерабатывающей и газоперерабатывающей промышленности
- Во взрывоопасных газовых смесях, например в метане, водороде, в криогенно-жидкостных комплексах и оборудовании для получения взрывоопасных и особо чистых газов
- В дыхательных газовых смесях при работе в комплекте аппаратуры искусственной вентиляции легких (ИВЛ), ингаляционного наркоза (ИН) в кювезах для выхаживания новорожденных, в гипоксикаторах и концентраторах кислорода
- В микропробах газов, например в герметичных упаковках продуктов питания, лекарственных препаратов т.п.
В комплект анализатора входит амперометрический сенсор АСрО2-02, который имеет неограниченный срок службы и обеспечивает высокую точность, экспрессность и достоверность измерений. Сенсор надежен и неприхотлив в работе.

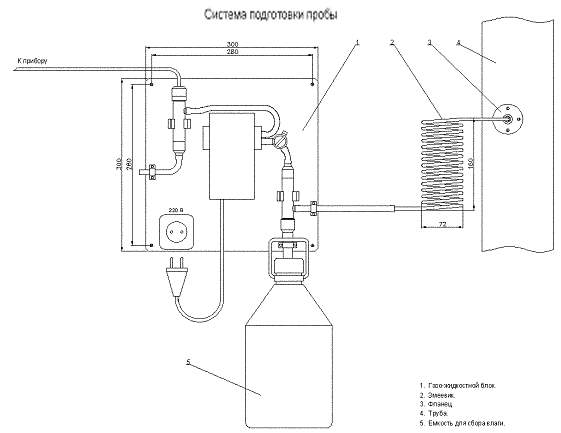

Для обеспечения измерений кислорода в разряженных газовых смесях (например, в топочных газах) анализатор комплектуется устройством подготовки газовой пробы УПГП-01.
Интерфейс пользователя и программное обеспечение реализуют выполнение следующих функций и режимов работы анализатора:
- усиление сигналов амперометрического сенсора и встроенного датчика температуры, их измерение, преобразование и отображение на дисплее
- самодиагностику работоспособности анализатора и амперометрического сенсора
- выбор измеряемой величины: парциального давления кислорода, процентного содержания кислорода
- калибровку анализатора по нулевой точке, автоматическую калибровку по атмосферному воздуху насыщенному парами воды и специальные калибровки по воздуху или поверочным газовым смесям (ПГС)
- автономную работу анализатора от внутреннего источника питания. Время работы от аккумулятора 100 часов
- установку верхнего и нижнего пределов срабатывания звуковой сигнализации
- дистанционную передачу информации на контроллер или персональный компьютер (ПК) с помощью цифровых каналов RS-232 и/или RS-485
- дискретное протоколирование результатов измерений в энергонезависимую память с возможностью передачи на ПК и вывода на дисплей анализатора в табличном или графическом виде
Анализатор выполнен в герметичном корпусе класса защиты IP-65, что позволяет его использовать в промышленных условиях, в том числе на открытых площадках при температуре окружающего воздуха от -30...80 °С.
Анализатор работает под управлением микропроцессора и имеет простой и удобный для пользователя программный интерфейс.
Технические характеристики
Диапазоны показаний | процентного содержания кислорода в газах, об. % | 0...100 | |
парциального давления кислорода, мм.рт.ст | 0...2000 | ||
парциального давления кислорода, кПа | 0...200 | ||
температуры анализируемой жидкости, °С | 0...50 | ||
Пределы допускаемого значения погрешности | процентного содержания кислорода в газах | в диапазоне 0...20 об.% | ±0.05+0.01×А |
в диапазоне 20...100 об.% | ±0.025×(А-10) | ||
парциального давления кислорода | в диапазоне 0...20 кПа | ±0.05+0.01×А | |
в диапазоне 20...200 кПа | ±0.025×(А-10) | ||
в диапазоне 0...200 мм.рт.ст | ±0.5+0.01×А | ||
в диапазоне 200...2000 мм.рт.ст. | ±0.025×(А-100) | ||
температуры, °С | 0.1 | ||
Время установления 90 % показаний при скачкообразном изменении концентрации кислорода при 25 °С, с, не более | 15 | ||
Автоматическая система синфазной температурной компенсации | Двойная | ||
Коррекция барометрического давления | есть | ||
Коррекция высоты над уровнем моря | есть | ||
Коррекция на соленость | есть | ||
Тревожная сигнализация по верхнему и нижнему регулируемым пределам содержания кислорода | Звуковая | ||
Выходы на компьютер | RS-232 и RS-485 | ||
Срок службы амперометрического сенсора | Не ограничен | ||
Средний срок службы анализатора, лет, не менее | 10 | ||
Напряжение питания, от адаптера или от встроенного аккумулятора | 12 В | ||
Габаритные размеры, мм, не более | измерительного устройства | 220×100×60 | |
графического дисплея | 80×50 | ||
измерительной камеры | 24×130 | ||
амперометрического сенсора | 16×80 | ||
длина кабеля, м, не менее (уточняется при заказе) | 2 | ||
Масса анализатора, кг, не более | 1 |
