Автоматизированный стационарный пост контроля АСПК-ЭКОМЕР
АСПК-ЭКОМЕР предназначен для непрерывного определения химических и физических параметров уходящих газов от нескольких котлоагрегатов.
АСПК-ЭКОМЕР строится по принципу компоновки отдельных функциональных модулей:
- модуль пробоотбора (осуществление процедур отбора пробы, подготовки к транспортировке, контроль за физическими параметрами газовой пробы, подключение внешних технологических устройств, где МУП – модуль управления пробоотбором);
- линия транспортировки пробы (подогреваемая или неподогреваемая);
- модуль основной (осуществление окончательной подготовки пробы к анализу, анализ газового состава пробы);
- удаленный компьютер (оперативный сбор и обработка информации).
Пример структуры комплекса АСПК-ЭКОМЕР на 4 точки отбора (оптимальное соотношение стоимость комплекса/решаемые задачи). Модуль основной комплекса АСПК-ЭКОМЕР (монтируется в шкаф Rittal, степень защиты IP 54), входящие в его состав блоки.

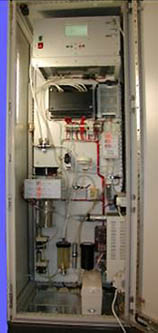

Внутренний вид шкафа Модуля основного АСПК-ЭКОМЕР (пример)
Основные характеристики АСПК-ЭКОМЕР
Метрологические характеристики
| Измеряемый газ | Диапазон измерения | Метод измерения | Пределы допускаемой основной погрешности |
| Кислород (О2) | 0...21 % (об.) | Электро-химический | ±0,25 % (об.) или ±5 % |
| Оксид углерода (CO) | 0...3000 мг/м³ | Оптико-абсорбционный в ИК-области спектра | ±30 мг/м³ или ±10 % |
| Диоксид углерода (CO2) | 0...20 % (об.) | ±10 % | |
| Диоксид серы (SO2) или углеводороды (по СН4) | 0...5000 мг/м³ | ±50 мг/м³ или ±10 % | |
| Оксид азота (NO) | 0...2000 мг/м³ | ±30 мг/м³ или ±15 % | |
| Диоксид азота (NO2) | 0...4000 мг/м³ | ±10 % |
| Дополнительно измеряются | температура газовой пробы, разрежение в газоходе и т.п. |
| Вычисляемые параметры | коэффициент избытка воздуха (α), КПД, валовых выбросов и пр. (согласуется с заказчиком) |
Основные технические характеристики
| Количество точек отбора пробы | Для определения полного газового состава - 8 точек |
| Окружающая температура | 0...+40 °С |
| с кондиционером до +50 °С | |
| Интерфейс | RS 485 |
| Напряжение питания | ~ 220 В 50 Гц |
| Мощность - Модуль основной | около 500 Вт без кондиционера, |
| с кондиционером 1,5 кВт | |
| Группа исполнения | IP 54 |
| Гарантия | 1 год |
Дополнительные возможности
Для модуля пробоотбора
Каждый МУП имеет 7 универсальных аналоговых входов для подключения внешних устройств, например:
- для технологического контроля (стационарные погружные кислородомеры, анализаторы качества горения, дополнительные датчики температуры и т.п.)
- контроль валовых выбросов загрязняющих веществ (стационарный расходомер, стационарный пылемер и т.п.).
Газоаналитический комплекс АСПК-ЭКОМЕР круглосуточно работает в автономном режиме. На компьютер АСПК поступает оперативная информация о работе комплекса. На мнемосхеме отображаются все модули и блоки, их текущий режим работы; причем, при необходимости, оператор может перейти в ручной режим управления комплексом и проверить работу конкретного узла (например, проверить работу клапанов).
Мнемосхема АСПК-ЭКОМЕР (пример)
Измеряемые данные постоянно выводятся на компьютер в удобном для анализа виде (числовом или графическом), например – в виде отчетности по выбросам вредных веществ; все полученные данные хранятся в технологическом архиве.
Компьютер АСПК-ЭКОМЕР может быть включен в локальную сеть предприятия с возможностью доступа как к оперативной информации о состоянии комплекса, так и к технологическому архиву данных не только дежурных инженеров (операторов), но и «заинтересованных» лиц предприятия (например, главного инженера, технического директора и др.)
Образец вывода данных АСПК-ЭКОМЕР
Особые возможности АСПК-ЭКОМЕР
- стандартная система для контроля газовых выбросов на различных предприятиях.
- разработан на базе оптико-абсорбционного газоанализатора ПЭМ-2М:
- позволяет определять содержание всех основных компонентов, образующихся в результате горения органического топлива – О2, СО, СО2, NO, NO2, SO2 и СНх;
- гарантирует точность и стабильность результатов измерений;
- надежен в эксплуатации, «не боится» внештатных выбросов больших концентраций газов;
- обеспечивает длительный срок работы без замены измерительных узлов и дополнительной калибровки.
- позволяет подключить до 8 точек отбора пробы (ДО 8 КОТЛОВ!) на один АСПК.
- разные виды пробоотборных устройств собственной разработки (от простых необогреваемых зондов до конструкций, работающих при высоких температурах и большой запыленности).
- открытая система с точки зрения подключения дополнительных внешних устройств (наличие универсальных входов).
- модульная компоновка комплекса обеспечивает:
- гибкую конфигурацию;
- универсальность, простоту наладки;
- высокую ремонтопригодность.
- современное программное обеспечение, возможность использования в системах АСУ ТП совместно с другими измерительными приборами.
