Калибраторы температуры малогабаритные серии КТ-6

Внесены в Государственный реестр средств измерений РФ под № 81565-21

Назначение

Поверка и калибровка термометров сопротивления (ТС)
Поверка и калибровка термоэлектрических преобразователей (ТП)
Поверка и калибровка бесконтактных радиационных термометров (пирометров)
Поверка и калибровка цифровых термометров
Поверка и калибровка термопреобразователей с унифицированным токовым выходным сигналом
Поддержание холодных спаев термоэлектрических преобразователей при 0 °С.

Свойства

Высокая точность
Рабочая зона от дна отверстий в блоке 60 мм
Сменные вставки, включая вставку в виде модели абсолютно черного тела (АЧТ)
Высокая производительность
Отсутствие жидкого теплоносителя
Широкий диапазон воспроизводимых температур
Встроенный двухканальный прецизионный измеритель
Встроенный блока питания с напряжением =24 В постоянного тока
Минимальный размеры и вес.

Калибраторы температуры серии КТ-6 предназначены для воспроизведения температуры в диапазоне от -50...+850 °С и измерения электрических сигналов: активного сопротивления, напряжения и силы постоянного тока. КТ-6 используются в качестве поверочной установки для определения номинальных статических характеристик преобразования различных типов СИ температуры при их производстве, поверке и калибровке.

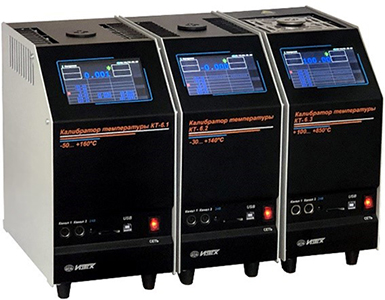

Калибраторы выпускаются в следующих модификациях

КТ-6.1 с диапазоном воспроизводимых температур -50...+160 °С
КТ-6.2 с диапазоном воспроизводимых температур -30...+140 °С
КТ-6.3 с диапазоном воспроизводимых температур +100...+850 °С.

В калибраторах КТ-6 предусмотрена возможность замены вставок пользователем. Вставка может представлять собой металлический блок сравнения с каналами (отверстиями) различных диаметров или модель абсолютно черного тела (АЧТ). Вставка в виде металлического блока сравнения состоит из самого металлического блока сравнения и теплоизолирующей пробки (КТ-6.1, КТ-6.2) или нескольких тепловых экранов (КТ-6.3). Максимальное количество каналов во вставке — 3, максимальный диаметр канала — 13 мм. Вставка в виде модели абсолютно черного тела (АЧТ) предназначена для работы с калибраторами модификаций КТ-6.1, КТ-6.2 и используется в качестве излучателя радиационной температуры.

Калибраторы серии КТ-6 могут применяться в качестве рабочего эталона единицы температуры по ГОСТ 8.558-2009 «Государственная поверочная схема для средств измерений температуры»:

2-го разряда в области отрицательных температур в качестве меры температуры с использованием металлического блока сравнения
3-го разряда в области положительных температур в качестве меры температуры с использованием металлического блока сравнения
2-го разряда в качестве излучателя радиационной температуры с использованием вставки в виде модели абсолютно черного тела (АЧТ).

Основными узлами калибраторов являются:

эталонный термопреобразователь
прецизионный измеритель/регулятор температуры
холодильная установка (КТ-6.1, КТ-6.2)
металлический блок сравнения с каналами для установки поверяемых термопреобразователей (или вставка АЧТ).

Эталонный термопреобразователь предназначен для измерения температуры вставки (металлического блока сравнения или АЧТ). По эталонному термопреобразователю осуществляется регулирование температуры прецизионным измерителем/регулятором. Холодильная установка (КТ-6.1, КТ-6.2) сделана на термоэлектрических элементах Пельтье.

При использовании металлического блока сравнения в приборах реализуется метод непосредственного сличения поверяемых термопреобразователей с внутренним эталонным термопреобразователем. Металлический блок сравнения обеспечивает хорошую тепловую связь между поверяемыми термопреобразователями и внутренним эталонным термопреобразователем. При использовании вставки АЧТ радиационная температура будет соответствовать температуре эталонного термопреобразователя.

Калибраторы температуры серии КТ-6 полностью удовлетворяют требованиям ГОСТ 8.461-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Технические характеристики приборов позволяют производить поверку термометров сопротивления классов допуска «AA», «A», «B» и «C». Конструкция калибраторов позволяет производить поверку и калибровку ТС с диаметрами монтажной части более 6 миллиметров без ухудшения метрологических характеристик калибраторов. Встроенный двухканальный прецизионный измеритель позволяет без привлечения дополнительных приборов проводить поверку и калибровку термометров сопротивления, термоэлектрических преобразователей и термопреобразователей с унифицированным токовым выходом.

На дисплее КТ-6 отображаются:

текущая температура
текущая температура поддержания (уставка)
время с момента выхода калибратора на уставку
мощность, выделяемая в элементах Пельтье или в нагревателях
скорость нагрева (охлаждения)
количество фиксированных уставок; время нахождения на уставке до автоматического перехода к следующей
режим работы
шесть фиксированных уставок, а также результаты измерений прецизионного измерителя. На дисплее калибраторов также могут отображаться графики хода температуры и измеряемых прецизионным измерителем величин.

Установка температур поддержания (уставок) и режимы работы задаются при помощи сенсорного дисплея. Всеми модификациями КТ-6 можно управлять при помощи компьютера (программное обеспечение входит в комплект поставки). Программа позволяет: задавать уставки и режимы работы, отображать графики хода температуры в калибраторе и измеряемых прецизионным измерителем величин, сохранять результаты измерений для последующей обработки.

Требования к компьютеру: операционная система – MS Windows 10 или Linux (по дополнительному заказу), свободный последовательный порт USB.

Калибраторы температуры КТ-6 имеют шесть задаваемых пользователем фиксированных уставок. Переход от одной фиксированной уставки к следующей происходит либо в автоматическом режиме последовательно, либо в ручном режиме. В автоматическом режиме время нахождения на уставке задается пользователем в диапазоне 1...90 минут. Уставка задается с точностью 0.01 °С. В зависимости от выбранного режима после прохождения всех фиксированных уставок КТ-6 либо перейдет на первую фиксированную уставку, либо выключится, отображая на дисплее результаты измерений прецизионного измерителя при всех фиксированных уставках. Результаты измерений прецизионного измерителя могут быть считаны компьютером для дальнейшей обработки и сохранения. Если все фиксированные уставки не были пройдены, а питание КТ-6 было выключено, то при последующем включении питания калибратор начнет работу с первой из не пройденных фиксированных уставок. Все результаты предыдущих измерений сохраняются во встроенной энергонезависимой памяти и при новом запуске калибратора отображаются на его дисплее.

При вставленной SD карте прибор автоматически сохраняет результаты измерений на нее в формате «csv» для возможности дальнейшей обработки.

Технические характеристики

Модель		КТ-6.1	КТ-6.2	КТ-6.3
Диапазон воспроизводимых температур, °С*		-50...+160*	-30...+140*	+100...+850
Вставка — металлический блок сравнения
Доверительные границы абсолютной погрешности воспроизведения температуры (при доверительной вероятности 0,95), °С		0.03		±(0.05+0.0005×t)
Нестабильность поддержания температуры за 30 минут, °С		±0.005		±0.05
Разность воспроизводимых температур в отверстиях одного диаметра, °С		±0.005		±(0.01+0.00003×t)
Неоднородность температурного поля по высоте рабочей зоны, °С		±(0.03+0.0003×\|t\|)		±(0.03+0.0005×t)
Вставка - модель абсолютно черного тела
Доверительные границы абсолютной погрешности воспроизведения температуры (при доверительной вероятности 0,95), °С		±(1.0+0,00045×\|t\|)
Нестабильность поддержания температуры за 15 минут, °С		0.2
Коэффициент излучения		0.99
Рабочая зона в блоке сравнения от дна каналов, мм		0...60
Глубина каналов в блоке сравнения, мм		160±5
Диаметры каналов в блоке сравнения, мм**	вставка КТВ-5.1 или КТВ-6.1	2×6.5, 7.5
	вставка КТВ-5.2 или КТВ-6.2	5.5, 8.5
	вставка КТВ-5.3 или КТВ-6.3	4.5, 10.5
Разрешающая способность, °С		0.001/0.01		0.01
Дискретность задания температуры регулирования, °С		0.01
Средняя наработка на отказ, ч		10000
Средний срок службы, лет		5
Условия эксплуатации	температура окружающей среды, °С	+10...+25
	относительная влажность, %	30...80
	атмосферное давление, кПа	84...106.7
Напряжение питающей сети		220±22 В 50±1 Гц
нестабильность питающей сети, В		±4.4
потребляемая от сети мощность, Вт		360
Размеры, мм		155×300×250	130×300×250
Масса, кг		8	6.5	7
Связь с компьютером		USB

t – уставка калибратора в °С.

*При температуре окружающего воздуха не более 20 °С

**Допускается изготовление блоков сравнения с количеством и диаметрами каналов, отличными от стандартных; блоки сравнения КТВ-5 применяются в калибраторах КТ-6.1 и КТ-6.2; КТВ-6 - в калибраторах КТ-6.3.

Характеристики прецизионного измерителя

Количество каналов измерений		2
Ток питания термопреобразователей сопротивления (ТС), мА		0.4
Диапазон измерений электрического сопротивления, Ом		0.01...1500
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления, Ом		±(0.001+0,00001×R)
Диапазон измерений напряжения постоянного тока , мВ		-300...+300
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ		±(0.001+0,0001×\|U\|)
Диапазон измерений силы постоянного тока, мА		-30...+30
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА		±(0.0005+0,0001×\|I\|)
Напряжение встроенного блока питания, В		24±3.6В
Режимы измерений		Ом, мВ, мА, НСХ ТС, ИСХ ТС, НСХ ТП, ИСХ ТП, ИЗМ. ПР.
Типы номинальных статических характеристик преобразования (НСХ) подключаемых ТС в соответствии с ГОСТ 6651-2009		10М, 50М, 100М, 500М, 1000М,
		10П, 50П, 100П, 500П, 1000П,
		Pt10, Pt50, Pt100, Pt500, Pt1000,
		10Н, 50Н, 100Н, 500Н, 1000Н
Типы индивидуальных статических характеристик преобразования (ИСХ) подключаемых ТС		МТШ-90, КВД, Полином, Таблица
Типы НСХ подключаемых термоэлектрических преобразователей (ТП) в соответствии с ГОСТ Р 8.585-2001		E, J, M, T, K, N, L, R, S, B, A-1, A-2, A-3
Типы ИСХ сигналов подключаемых ТП		Полином, Таблица
Диапазоны измерений силы постоянного тока измерительных преобразователей, мА		0 ... 5,
		0 ... 20,
		4 ... 20
Диапазоны измерений температуры в зависимости от R0 подключенного ТС, °С	0.6 Ом	-200...+962
	1 Ом	-200...+962
	10 Ом	-200...+962
	25 Ом	-200...+962
	50 Ом	-200...+962
	100 Ом	-200...+962
	500 Ом	-200...+500
	1000 Ом	-200...+125
Пределы допускаемой абсолютной погрешности при измерении температуры в зависимости от R0 подключенного ТС, °С	0.6 Ом	±0.45
	1 Ом	±0.26
	10 Ом	±(0.028+0,00001×\|t\|)
	25 Ом	±(0.013+0,00001×\|t\|)
	50 Ом	±(0.008+0,00001×\|t\|)
	100 Ом	±(0.005+0,00001×\|t\|)
	500 Ом	±(0.003+0,00001×\|t\|)
	1000 Ом	±(0.003+0,00001×\|t\|)
Пределы допускаемой абсолютной погрешности при измерении температуры в зависимости от типа ТП, °С	E, J, T, K, N, L, М	±0.1
	R, S, B, A-1, A-2, A-3	±0.2

R - измеряемое сопротивление в Омах
U - измеряемое напряжение в мВ
I - измеряемая сила тока в мА
t - измеряемая температура в °С.

Комплект поставки

калибратор температуры КТ-6 (без вставки)
вставка КТВ-5.1 или КТВ-6.1
вставка КТВ-5.2 или КТВ-6.2
вставка КТВ-5.3 или КТВ-6.3
вставка КТВ-5.АЧТ — по заказу
пенал для вставок
шнур для подключения ТС МИТШ-1.2
шнур для подключения ТП МИТШ-2.2.1
шнур для измерения силы тока МИТШ-5.1
шнур для подключения БП КИТШ-6.1
кабель связи прибора с ПК через интерфейс USB
сетевой шнур
компакт-диск с программным обеспечением — по заказу
руководство по эксплуатации
сумка для переноски.
