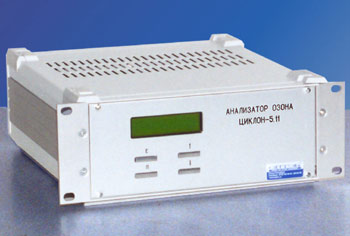

Оптические анализаторы озона Циклон 5
Внесены в Государственный реестр средств измерений РФ под № 25597-09
НАЗНАЧЕНИЕ
Газоанализатор мод. «Циклон-5» предназначен для измерения массовых концентраций озона в технологических средах. Модель обладает высокими стабильностью и ресурсом работы.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Здравоохранение - контроль концентрации озона при обработке инструментария и перевязочного материала.
Сельское хозяйство - контроль концентрации озона в атмосферном воздухе при дезодорации и бактерицидной обработке сельскохозяйственной продукции в хранилищах и складах.
Промышленность - контроль содержания озона в воздухе рабочей зоны в условиях радиационно-химического, сварочного и других видов производств.
ПРИНЦИП ДЕЙСТВИЯ
Принцип действия газоанализатора заключается в фотометрическом определении озона по собственной полосе поглощения на l=2537 А. Газоанализатор представляет собой однолучевой фотометр, в котором функцию второго канала выполняет источник опорного сигнала.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
| Температура | +5...+35 °С |
| Давление | 630...800 мм рт.ст. |
| Влажность | до 98% |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Диапазон измеряемых концентраций озона | ||
| Циклон-5.11 | на I поддиапазоне | 0...1,0 г/м³ |
| на II поддиапазоне | 1,0...99,9 г/м³ | |
| Циклон-5.2 | на I поддиапазоне | 0...0,5 г/м³ |
| на II поддиапазоне | 0,5...50 г/м³ | |
| Циклон-5.31 | на I поддиапазоне | 0...0,05 г/м³ |
| на II поддиапазоне | 0,05...5 г/м³ | |
| Циклон-5.41 | на I поддиапазоне | 0...0,02 г/м³ |
| на II поддиапазоне | 0,02...1 г/м³ | |
| Циклон-5.51 | на I поддиапазоне | 0...10 мг/м³ |
| на II поддиапазоне | 10...100 мг/м³ | |
| Циклон-5.51М | на I поддиапазоне | 0...2 мг/м³ |
| на II поддиапазоне | 2...10 мг/м³ | |
| Предел основной абсолютной погрешности измерений концентрации | ||
| на I поддиапазоне | Циклон-5.11 | ±0,1 г/м³ |
| Циклон-5.21 | ±0,05 г/м³ | |
| Циклон-5.31 | ±0,01 г/м³ | |
| Циклон-5.41 | ±0,02 г/м³ | |
| Циклон-5.51 | ±1,0 мг/м³ | |
| Циклон-5.51М | ±0,2 мг/м³ | |
| Предел основной относительной погрешности измерений концентрации | ||
| на II поддиапазоне | для всех моделей | ±10 % |
| Абсолютной относительной | ±10% 10...100 мг/м³ | |
| Время одного измерения не превышает (Т0,9) | 30 с | |
| Средний срок службы | 6 лет | |
| Выходной сигнал: (отображение) | цифровой или шкальный прибор | |
| Аналоговый выход | 0...10 мВ | |
| Цифровой выход | RS 232 | |
| Нагрузка, не выше | 1 кОм | |
| Потребляемая мощность | 20 Вт | |
| Напряжение питания | 220 В, 50 Гц | |
| Габариты | 271×100×275 мм | |
| Масса | 3 кг | |
В приборе предусмотрена возможность подключения самопишущих приборов, например, потенциометров.
Имеется разъем токового выхода (0...5 мА), цифровой выход RS - 232.
