Малогабаритный газоанализатор ДАГ-500

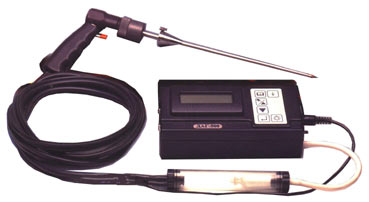

Малогабаритный газоанализатор ДАГ-500

Внесён в Государственный реестр средств измерений РФ под № 18225-99

Малогабаритный газоанализатор «ДАГ-500» выпускается серийно 1998 года. Это удобный малогабаритный прибор с пятью электрохимическими датчиками. Большой выбор диапазонов измерения при заказе газоанализатора «ДАГ-500» позволяет эксплуатировать его на самых разных объектах промышленности, как с низкими, так и высокими выбросами загрязняющих веществ.

Дополнительно к газоанализатору можно подключить внешний термопринтер «ТП-500» для регистрации результатов измерения на месте и внешний датчик дифференциального давления. При работе с пневмометрическими трубками программное обеспечение газоанализатора «ДАГ-500» позволяет в соответствии с ГОСТ 17.2.4.06-90 определять скорость и расход газопылевых потоков, отходящих от стационарных источников загрязнения.

Технические характеристики

Защищенность от воздействия окружающей среды группа В3 по ГОСТ 12997-84.
Индикация ЖК дисплей - 4 строки по 20 символов с подсветкой
Емкость запоминающего устройства для всех величин измерения, емкость - 200 измерений
Интерфейс RS-232
Часы Часы реального времени с календарем
Калибровка 200 секунд на свежий воздух
Автотест параметров прибора и датчиков с индикацией на дисплее
Межповерочный интервал один год
Электропитание автономное - от встроенного аккумулятора 6 В, 1.2 Aч
Время зарядки аккумулятора не более 14 часов, с защитой от перезарядки
Время автономной работы не менее 5 часов (без подсветки), с контролем разряда
Температура эксплуатации, °С +10...+40
Температура хранения, °С -20...+50
Зонд забора газа зонды длиной 300, 750, 1500 мм с термопарой типа К(ХА)
Размеры прибора 220×110×70 мм
Вес прибора 1.3 кг
Размеры футляра 390×150×150 мм
Полная масса комплекта 5.0 кг

Метрологические характеристики

Объект измерения Принцип измерения Диапазон измерения Предел допустимой основной погрешности
О2 кислород электрохимический сенсор 0...20.9 об.% ±0.2 об.%
СО2 углекислый газ расчет 0...21 об.% ±0.5 об.%
СО угарный газ электрохимический сенсор 0...500 ppm
0...1000 ррm
0...2000 ppm
0...6000 ppm
0:30000 ppm
±5 %
  • приведенная к концу поддиапазона в пределах 0...20 % от диапазона измерения
  • относительная в пределах 20...100 % диапазона измерения
  • ±15 % - приведенная к концу диапазона
2 сернистый газ 0...4000 ppm
0...2000 ppm
0...1000 ppm
0...500 ppm
±10 %
NO окись азота 0...2000 ppm
0...1000 ppm
0...500 ppm
0...250 ppm
±10 %
NO2 двуокись азота 0...100 ppm ±15 %
Ta температура воздуха полупроводниковый сенсор -20...60 °C ±2 °C
Tg температура газа термоэлементХА (К) -20...800 °С ±3 °С (-20...300 °С)
±1 % ( 300...800 °С)
P, давление/ разряжение полупроводниковый сенсор ±50 hPa ±0.2 hPa (-4...4 hPa)
±5% (-4...-50 hPa), (4...50 hPa)
Alf, избыток воздуха расчет 1.0...9.9 ±2 %
QA, потери тепла расчет 0...99.9 % ±2 %
Содержание сажи сравнительная шкала DIN 51402

Дифференциальный датчик давления ГА 530.100

Малогабаритный газоанализатор ДАГ-500. Дифференциальный датчик давления ГА 530.100

Предназначен для работы в комплекте с газоанализатором ДАГ-500, который служит для визуализации и обработки измеряемого датчиком дифференциального давления, в частности в составе с пневмометрическими приемниками полного и статического давления, с трубками скоростного напора, например типа НИИОГАЗ и ПИТО.

При работе с пневмометрическими трубками программное обеспечение газоанализатора ДАГ-500 позволяет в соответствии с ГОСТ 17.2.4.06-90 определять скорость и расход газопылевых потоков, отходящих от стационарных источников загрязнения.

Объект измерения Измерение перепада давления
Принцип измерения Полупроводниковый сенсор
Диапазон измерения ±20 hPa
Основная приведенная погрешность ±1 %
Дрейф нуля за 10 мин при пост. температуре и ориентации Не более ±0.05 hPa
Допустимая перегрузка по входам без перекалибровки 30 hPa
Предельная перегрузка по входам без разрушения датчика 100 hPa
Предельное статическое давление, подаваемое на оба входа одновременно 1500 hPa
Коэффициент преобразования: 0.1 В / hPa 0.1 В / hPa
Электропитание: от газоанализатора ДАГ-500, 0.2 ВА

Термопринтер ТР-500

Малогабаритный газоанализатор ДАГ-500. Термопринтер ТР-500

Предназначен для регистрации на термобумаге символьной информации, выводимой из персонального компьютера или другого источника по последовательному интерфейсу RS-232C.

Защищенность термопринтера от воздействия окружающей среды: группа 1 по ГОСТ 21552
Температура эксплуатации °С: +10...+40
Температура хранения °С: -20...+50
Принцип печати: посимвольная знакосинтезирующая низкоскоростная термопечать
Скорость печати: 24 символа или 1 строка в секунду
Направление печати: однонаправленное
Тип шрифта: фиксированная матрица символов 5×7 точек, 28 символов в строке
Кодирование информации: по ГОСТ 19768 один фиксированный знакогенератор (совместимый с СР-866 MS DOS)
Интерфейс: RS-232С, фиксированная скорость обмена 9600 Бод, синхронизация RTC-CTS, выходные уровни ±(5...8) В
Тип регистрирующего носителя: термобумага шириной 58 +0/-1 мм, максимальный диаметр рулона 40 мм, термочувствительный слой наружу
Электропитание: от встроенных никель-кадмиевых аккумуляторов 5 В, 700 мAч
Время автономной работы: не менее 2 часов или распечатка 1 рулона термобумаги
Характеристики зарядного устройства: 12 В, 100 мА
Время зарядки аккумулятора: около 10 часов, без защиты от избыточной зарядки
Размеры принтера: 130×100×50 мм
Вес принтера: 0.55 кг
