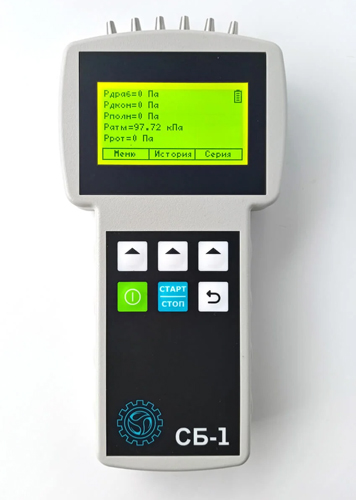

Измеритель дифференциального давления СБ-1

Внесен в государственный реестр средств измерений РФ под № 91741-24

Измеритель дифференциального давления СБ-1 является современным прибором, позволяющим качественно реализовать требования методов измерения промышленных выбросов в атмосферу и методов измерения характеристик вентиляционных систем.

Устройство прибора включает датчик измерения атмосферного давления и 4 датчика измерений дифференциального давления, работающих одновременно: два датчика с диапазоном 0...2,5 кПа и два датчика 0...10 кПа.

Показатели точности датчиков измерителя СБ-1, на всем диапазоне измерений, соответствуют классу точности не хуже первого, по ГОСТ 18140-84.

При измерении промышленных выбросов в атмосферу измеритель СБ-1 позволяет

• проводить одновременно измерения полного, статического и динамического давления в рабочих точках сечения газохода, динамического давления в контрольной точке и атмосферного давления (требование пунктов 3.3.2 и 3.3.3 ГОСТ 17.2.4.06-90)
• собрать множество измерений в серию для последующей обработки и сохранить в памяти прибора. А также произвести на месте измерений все необходимые промежуточные расчеты
• одновременно контролировать параметры в газоходе и в системе пробоотбора, что необходимо для правильного соблюдения условий изокинетичности пробоотбора (по ГОСТ 33007-2014) и при измерении параметров влажности газа (по ГОСТ 17.2.4.08-90).

Для контроля параметров вентиляционных систем измеритель СБ-1 позволяет (ГОСТ 12.3.018-79)

• одновременно собирать все нужные для расчета давления в рабочих точках и сохранить данные серии контрольных точек в памяти прибора
• за счет возможности одновременного измерения полного давления в двух точках СБ-1 позволяет максимально точно оценить потерю полного давления в элементе газохода
• градуировка датчиков измерителя производится в положительном и отрицательном диапазоне значений, позволяя уменьшить затраты времени на подключение шлангов.

Преимущества измерителя СБ-1

• СБ-1 работает в режиме измерений в реальном времени или в режиме серии измерений, позволяя пользователю выбрать наиболее удобный для себя способ сбора данных. В режиме серии измерений прибор собирает данные множества измерений (до 250) и сохраняет их в энергонезависимую память прибора
• СБ-1 оснащен внутренней энергонезависимой памятью, объемом 32 Гб, предназначенной для хранения данных измерений. Структура хранения данных позволяет легко получить доступ к просмотру ранее проведенных измерений
• заряд СБ-1 осуществляется через порт USB type-C. Зарядка может осуществляться, в том числе, и через переносные зарядные устройства (PowerBank)
• в измерителе СБ-1 реализована система расчета средних по потоку газа параметров вентиляционной системы (давлений, скорости, объемного расхода).

Принцип действия

Принцип действия основан на применении кремниевых пьезорезистивных датчиков давления, имеющих внутренние специализированные интегральные схемы. Давление, прикладываемое к датчику, преобразуется в аналитический сигнал, который зависит от величины прикладываемого давления. Затем этот сигнал обрабатывается и приводится в соответствие с градуировочной шкалой, чтобы получить значение давления в необходимой единице измерения. Датчики откалиброваны и имеют температурную компенсацию для заданного диапазона давления. Сигнал датчика измерения атмосферного давления дополнительной обработке не подлежит.

Конструктивно измерители выполнены в виде единого измерительного блока, состоящего из штуцеров приема давления, системы передачи, датчиков, преобразующих давление в аналитический сигнал, а также блоков управления и отображения информации.

Метрологические характеристики

где

• Р: измеренное значение давления, (Па; мм рт.ст.; мм вод.ст.)
• Рдраб: датчик рабочий
• Рдкон: датчик контрольный
• Рполн: датчик полного давления
• Ррот: датчик ротаметра.

Основные технические характеристики

Дополнительная комплектация

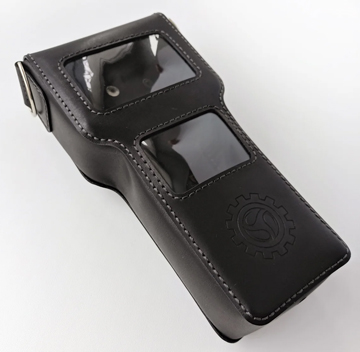

Кожаный чехол для защиты измерителя СБ-1 от внешних воздействий

• выполняется из толстой, прочной кожи, стойкой к перепадам температур и механическим повреждениям
• все детали чехла обработаны водостойкой эмульсией и покрыты растительным воском, что значительно улучшает долговечность изделия и его стойкость к агрессивным средам
• детали чехла соединены прочным ручным швом вощеной нитью, выдерживающей высокие нагрузки и не подверженной воздействию влаги
• чехол удобно лежит в руке и оснащен креплениями для подвешивания прибора на плече или поясе оператора.

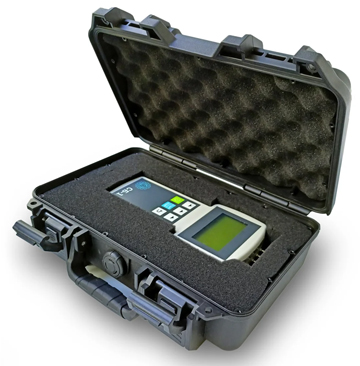

Кейс ударопрочный пластиковый

• Ударопрочный кейс обеспечивает защиту измерителя дифференциального давления СБ-1 от пыли, влаги, ударов при перевозке и хранении
• Инновационный пластик, благодаря своей многослойной структуре, способен выдерживать значительные нагрузки
• Для обеспечения дополнительной прочности и защиты от деформации кейсы имеют ребра жесткости
• Атмосферный клапан выравнивает давления
• Износостойкая прочная и удобная ручка
• Кейсы поставляются в комплекте с ложементом, изготовленным из вспененного полиэтилена специально под измеритель дифференциального давления СБ-1
• Влагозащита: IP67
• Внешние габариты: 320×229×112 мм

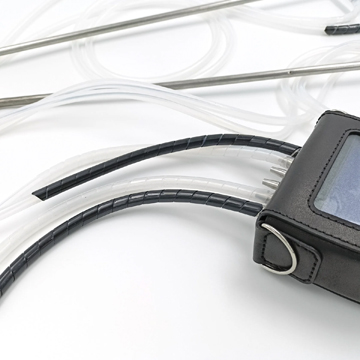

Набор силиконовых шлангов

Для подключения к напорным трубкам (4 отрезка по 2 метра) со спиральной монтажной лентой на концах для предотвращения перегиба шлангов.

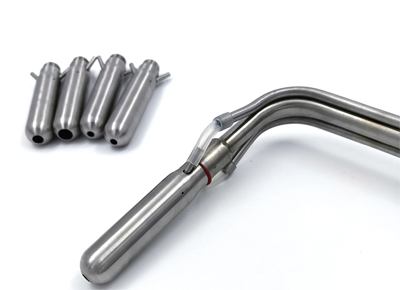

Трубка пылезаборная нулевого типа укороченная

Предназначена для отбора проб при определении запыленности (массового содержания взвешенных частиц) газопылевых потоков (газов), отходящих от стационарных источников загрязнения при скорости газов не менее 4 м/с, давлении до 0,2 Мпа и температуре не более 400 °С (не более 250 °С при соединении силиконовыми шлангами входящими в комплект поставки). Может использоваться с системами внутренней и внешней фильтрации, применяется при значительных перепадах скорости газового потока по сечению газохода (более 15 %).

Пользователь может изменять диаметр входного отверстия канала отбора пробы пыли через подбор и установку пылезаборной трубки нулевого типа укороченной нужного диаметра.
