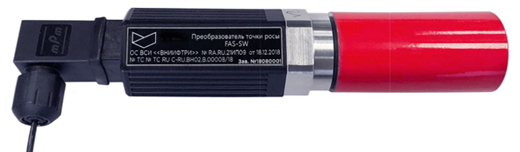

Преобразователь точки росы FAS-SW

Внесен в государственный реестр средств измерений РФ под № 74313-19

Преобразователь влажности FAS-SW — это сорбционный оксидно-алюминиевый датчик влажности, предназначенный для измерения точки росы по воде в широком диапазоне при рабочем давлении до 30 МПа.

Измеренные значения влажности могут передаваться на верхний уровень по аналоговому токовому выходу 4...20 мА.

Назначение

Измерение параметров влагосодержания в инертных и агрессивных газах, в том числе и водородосодержащих.

Преобразователь может быть использован в технологических процессах подготовки природного газа, металлургии, машиностроении, химической и нефтехимической отрасли, микроэлектронике, энергетике, где в качестве датчика точки росы предпочтительным является использование не конденсационных гигрометров, а сорбционных оксидно-алюминевых датчиков.

Принцип работы

В преобразователе за измерение температуры точки росы отвечает сорбционно-емкостный сенсор. Принцип действия сорбционно-емкостного сенсора основан на зависимости диэлектрической проницаемости влагочувствительного слоя, размещенного между двумя электродами, один из которых влагопроницаем для воздействий окружающей среды.

Сенсор установлен на корпусе преобразователя и закрыт колпачком, защищающим его от механических повреждений и от свободного доступа к анализируемой среде.

Преобразователи не имеют индикации измеренных значений. Измеренные значения можно получить, подключив по пассивному аналоговому каналу 4...20 мА внешние телекоммуникационные системы.

Отличительные особенности

• Широкий диапазон измерений точки росы
• Калибровка в диапазоне до -100 °С без аппроксимаций и при рабочем давлении до 30 МПа
• Высокое быстродействие при измерении следов влаги в диапазоне -60…-100 °С (использование специального сорбента)
• Температурная компенсации в широком диапазоне температур
• Параметры взрывозащиты 1 Ex ib IIC T6 Gb
