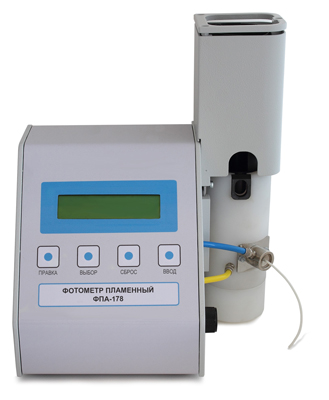

Пламенный фотометр ФПА-178
Внесен в Государственный реестр средств измерений № 90886-23
Предназначен для измерения концентрации ионов щелочных и щелочно-земельных металлов в растворах путем измерения интенсивности их эмиссионных линий при распылении анализируемого раствора в пламени газовой горелки. В качестве горючего газа используется пропан-бутан. Допускается использование также магистрального газа, которым, в большинстве случаев, является метан.
Основными измеряемыми элементами являются щелочные металлы
- Натрий (Na)
- Калий (К).
По отдельному заказу поставляются приборы для определения
- щелочных металлов Литий (Li), Цезий (Cs), Рубидий (Rb)
- щелочно-земельных металлов: Кальций (Са), Стронций (Sr), Барий (Вa).
Высокие характеристики по селективности выделяемых элементов и чувствительности обеспечиваются тем, что в приборе ФПА-178 для выделения и регистрации спектральных линий элементов используются не светофильтры с детектором, а спектрометр на дифракционной решетке и фотодиодной линейке.
Анализатор применяется в лабораториях многих отраслей промышленности, включая лаборатории медицины, водоснабжения, предприятий энергетики, строительных материалов, химических, металлургических, стекольных заводов, в лабораториях сельскохозяйственных предприятий.
По условиям эксплуатации относится к исполнению УХЛ категории 4.2 по ГОСТ 15150-69.
Конструктивно фотометр выполнен в виде моноблока. Фотометр состоит из распылителя, газовой горелки, оптической системы, приемника, системы регистрации сигнала.
Принцип действия
Принцип действия фотометра основан на измерении интенсивности светового потока излучаемого пламенем при внесении пробы исследуемого раствора в виде аэрозоля, которая прямо пропорциональна концентрации элемента в растворе. Анализируемый раствор в виде аэрозоля вводится в пламя газовой горелки, излучение разлагается в спектр оптической системой с использованием дифракционной решетки и регистрируется приемником на фотодиодной линейке. Микропроцессорная система фотометра измеряет интенсивность сигнала эмиссии и отображает результаты измерений на индикаторе.
Метрологические характеристики
| Диапазон измерений массовой концентрации натрия и калия, мг/дм³ | 0,5...100,0 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации натрия и калия, % | ±5 |
| Предел допускаемого относительного среднего квадратического отклонения измерений массовой концентрации натрия и калия, % | 5 |
Основные технические характеристики
| Интервал времени установления рабочего режима, мин, не более | 10 | |
| Параметры электрического питания | ~198...242 В 50 Гц | |
| Условия эксплуатации | температура окружающей среды, °С | +15...+25 |
| относительная влажность, % | 30...80 | |
| Габаритные размеры, мм, не более | 320×270×200 | |
| Масса, кг, не более | 5 | |
Комплектность
- Фотометр пламенный ФПА-178
- Кабель питания сетевой
- Шланг соединительный 10х8, 2 м
- Шланг сливной, 0,75 м
- Руководство по эксплуатации 26.51.53-001-0148246710-2023 РЭ
- Паспорт 26.51.53-001-0148246710-2023 ПС
Дополнительные опции
Дополнительно определяемые элементы
- Кальций (Са)
- Литий (Li)
- Стронций (Sr)
- Цезий (Cs)
- Рубидий (Rb)
- Барий (Ва)
- Сера (S)
по методике КИНЖ-АГРО
Увеличение диапазона измеряемых концентраций
0,01...1000 мг/л
Измерения с повышенной точностью
с использованием встроенных методов Внутреннего и Внешнего стандартов с погрешностью не более 1,0 %
Компактный, малошумный компрессор

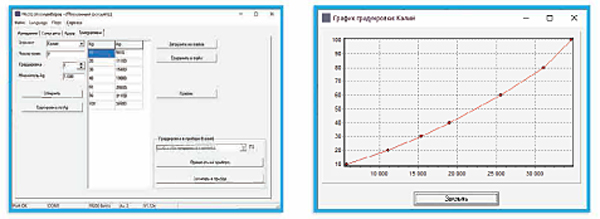

Порт и ПО для ввода/вывода на ЭВМ данных измерений и градуировок

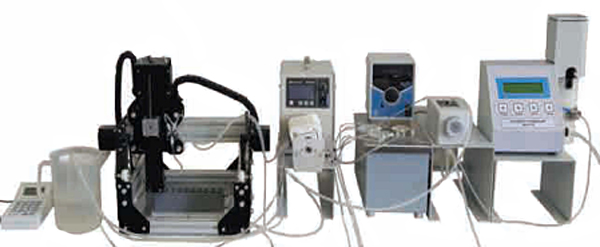

ПО для работы по протоколу Modbus для использования в автоматизированных технологических линиях
