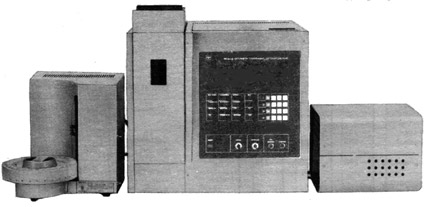

ФОТОМЕТР ПЛАМЕННЫЙ АВТОМАТИЧЕСКИЙ ФПА-2

Снят с производства, рекомендуемая замена - ПФА-378.

Фотометр предназначен для измерения концентрации химических элементов в растворах путем фотометрических измерений пламени, в которое вводится анализируемый раствор.

Используется в химической, металлургической промышленности, на предприятиях водоснабжения, в сельском хозяйстве, в медицине.

Фотометр обеспечивает работу в двух режимах: ручном - для единичных анализов и автоматическом - для анализа серии проб; по методу внутреннего стандарта и без него.

Возможна дополнительная комплектация автоматическим пробоотборником кругового типа на 30 проб со сменным диском с пробирками; светофильтрами для анализа элементов Mg, Mn, Сг, В, Ва, Sr, Cs, Rb.

В основу работы фотометра положен эмиссионный метод фотометрии пламени. Раствор исследуемого элемента в виде аэрозоля вводится в пламя. Под действием тепловой энергии пламени возникает характерный для данного элемента спектр излучения. Аналитическая линия этого излучения выделяется интерференционным светофильтром, воспринимается фотоприемником. Усиленный и обработанный сигнал с фотоприемника выводится на цифровое табло и регистрируется печатающим устройством.

Диапазоны определяемых концентраций

Определяемые элементы	Na	К	Ca	Li
Диапазоны определяемых концентраций, мг/л	0,5...23	0,2...40	0,5...40	0,1...4
Номинальная цена единицы наименьшего разряда, мг/л, не более				> 0,001

Для выделения из пламени различных участков спектра в фотометре используются интерференциальные светофильтры.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Спектральная область работы, нм	383...780
Используемый газ	пропан-бутан
Измеряемые элементы (фотометр обеспечивает одновременное определение К и Na из одной пробы)	Na, Са, K, Li, Mg, Mn, B, Ba, Cr, Rb, Sr, Cs
Предел допускаемого приведенного значения среднего квадратического отклонения случайной составляющей основной погрешности, не более, %	1,5
Предел допускаемого приведенного значения систематической составляющей основной погрешности фотометра, не более, %	2,5
Время одного цикла измерения, не более, с	24
Расход раствора на одно измерение, не более, мл	2,5
Разбавление исходной пробы автоматическим дозатором	в 25; 200 раз
Давление, создаваемое компрессором, МПа (кгс/см²)	0,05...0,08 (0,5...0,8)

Характеристики светофильтров

Элементы	Na	Ca	Li	K	Sr, Cs	Rb	Ba	B	Cr	Mn	Mg
Max, нм	589 ±5	620 ±5	671 ±5	766 ±5	460 ±5	780 ±5	493 ±5	545 ±5	520 ±5	403 ±5	383 ±5
0,5, нм	10 +2/-5	10 +2/-5	12 +2/-5	10 +2/-5	12 +2/-5	10 +2/-5	12 +2/-5	12 +2/-5	12 +2/-5	12 +2/-5	12 +2/-5

Max - длина волны, соответствующая максимуму пропускания светофильтра;
0,5 - ширина пропускания на уровне = 0,5 max.

Размеры и масса

	Длина, мм	Ширина, мм	Высота, мм	Масса, кг
Блок оптико-электронный	555	485	515	51
Компрессор	278	270	216	10
Пробоотборник ПО-4	385	315	305	13
