Генераторы нулевого воздуха — рабочие эталоны 1-го разряда НВ-2000

Внесены в государственный реестр средств измерений РФ под № 77378-20

Генераторы нулевого воздуха — рабочие эталоны 1-го разряда НВ-2000 предназначены для воспроизведения единицы массовой концентрации (объемной доли) определяемых примесей в нулевом воздухе и ее передачи средствам измерений.

Генераторы являются рабочими эталонами 1-го разряда в соответствии с государственной поверочной схемой, утвержденной Приказом Росстандарта от 14.12.2018 г. №2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».

Описание

Принцип действия генераторов основан на прокачивании атмосферного воздуха при помощи компрессора через систему фильтров, предназначенную для его очистки от газов-загрязнителей , аэрозольных частиц и избыточной влаги.

В состав генераторов входят

насос с блоком управления
осушитель воздуха
регулятор давления
система фильтров.

Воздух, отбираемый из атмосферы и сжимаемый насосом, охлаждается в змеевике-охладителе, избыточная влага через мембранный фильтр-осушитель сбрасывается наружу. Далее воздух попадает в каталитический реактор, где происходит окисление оксида азота NO и аммиака NH3 до диоксида азота NO2, а также окисление оксида углерода до СО2 (мод. НВ-2000-2, мод. НВ-2000-3), окисление оксида углерода и углеводородов до СО2 (мод. НВ-2000-1). Охлажденный после реактора воздух проходит через блок фильтров-поглотителей, где происходит его финишная очистка от диоксида азота NO2, от диоксида углерода CO2 (мод. НВ-2000-1), от диоксида серы SO2 и от аэрозольных частиц с размером до 1 мкм.

Генераторы представляют собой моноблочные приборы, выпускаемые в трех модификациях

мод. НВ-2000-1 имеет стационарное напольное исполнение

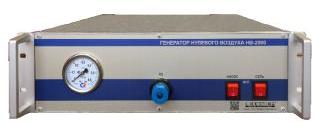

мод. НВ-2000-2 имеет стационарное стоечное исполнение

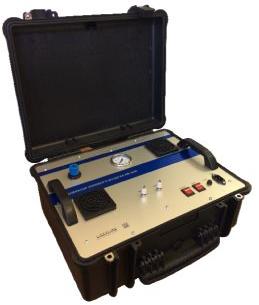

мод. НВ-2000-3 имеет переносное исполнение.

Основные метрологические характеристики

Определяемая примесь в нулевом воздухе на выходе генератора.	Объемная доля определяемой примеси в нулевом воздухе, Х, млн-1, не более
Диоксид серы (SO2)	0,0005
Сероводород (H2S)	0,0005
Оксид азота (NO)	0,0005
Диоксид азота (NO2)	0,0005
Озон (О3)	0,0005
Аммиак (NH3)	0,005
Оксид углерода (CO)	0,1
Диоксид углерода (CO2)	1,0 (для модификации НВ-2000-1)
Углеводороды в пересчете на метан (CH4)	0,1 (для модификации НВ-2000-1)
Формальдегид (CH2O)	0,0005
Серосодержащие соединения (меркаптаны, диме-тилсульфид, сероуглерод, и др.)	0,0005

Прочие метрологические характеристики

	НВ-2000-1	НВ-2000-2	НВ-2000-3
Относительная влажность нулевого воздуха при температуре +15...+25 °С, %, не более	80
Расход нулевого воздуха на выходе, дм³/мин, не более	15	5
Давление нулевого воздуха на выходе, МПа	0,1...0,25	0,1...0,22
Пределы допускаемой абсолютной погрешности поддержания давления в течение 8 ч непрерывной работы, МПа	0,02

Основные технические характеристики

		НВ-2000-1	НВ-2000-2	НВ-2000-3
Температура каталитического реактора, °С		+470 ±20	+200 ±20
Напряжение питания переменным током		~230 ±23 В (50±1) Гц
Потребляемая мощность, Вт, не более		950	220
Габаритные размеры, мм, не более		270×770×500	560×145×490	450×245×530
Масса, кг, не более		38	12	15
Время прогрева, мин, не более		20	10
Условия эксплуатации	температура окружающего воздуха, °С	+15...+25
	атмосферное давление, кПа	84...106,7
	относительная влажность при температуре 25 °С, %, не более (без конденсации влаги)	95

Комплектность

Генератор нулевого воздуха рабочий — эталон 1-го разряда НВ-2000 (модификация указывается при заказе) ИРМБ.418312.010
Сетевой кабель
Комплект ЗиП
Руководство по эксплуатации ИРМБ.418312.010.РЭ
Паспорт ИРМБ.418312.010.ПС
Методика поверки МП-242-2310-2019

Поверка

Осуществляется по документу МП-242-2310-2019 "ГСИ. Генераторы нулевого воздуха - рабочие эталоны 1-го разряда НВ-2000. Методика поверки", утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15 июля 2019 г.

Основные средства поверки

комплексы, входящие в состав Государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2016
стандартный образец состава искусственной газовой смеси - синтетический воздух ИП-ВНИИМ-ЭС ГСО 10768-2016 с суммарной объемной долей примесей не более 0,1 млн-1
стандартные образцы состава SO2, H2S, NO, NO2, NH3, CO, CO2, CH2O газовые смеси в баллонах под давлением (ГСО 10547-2014)
стандартные образцы состава CS2 газовые смеси в баллонах под давлением (ГСО 10538-2014)
стандартные образцы состава CH4 газовые смеси в баллонах под давлением (ГСО 10541-2014)
расходомер-счетчик газа РГТ модели РГТ-5 (регистрационный номер в Федеральном Информационном Фонде 51713-12)
манометр деформационный образцовый с условными шкалами типа МО, верхний предел измерений 10 кг/см², класс точности - 0,4 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 43816-10).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
