Реометр GRACE М5600 НРНТ

Внесен в государственный реестр средств измерений РФ под № 81222-21

HPHT Реометр M5600 Grace Insrument Rheometer является ротационным вискозиметром с ротором по геометрии Куэтта для высокотемпературных и компрессионных измерений (до 7 МПа и 260 °С).

В комплекте к реометру также доступен дополнительный модуль для исследований вязкопластичных жидкостей и определения их основных свойств (фазовые углы, G’, G”, G*). Тем самым данный модуль позволяет исследователю предсказывать поведение жидкостей в различных динамических условиях. Вес осадка, транспортировку бурового шлама, проницаемость пропантной пачки и др.

HPHT Реометр M5600 Grace Insrument обеспечивает прямое считывание данных внутри сосуда высокого давления и не нагружает подшипники вала балансира. Это обеспечивает более низкие расходы на техническое обслуживание, позволяя тем самым продолжительное безремонтное тестирование агрессивных сред.

Основные преимущества

Конструкция объединяет прямой привод между валом балансира и датчиком крутящего момента, что исключает ошибки момента инерции. Они связанны магнитно с преобразователем крутящего момента. Таким образом, исключив из схемы подшипники вала балансира, преобразователь крутящего момента мгновенно и непрерывно откликается на изменения крутящего момента вала балансира.

Реометр не использует магнитную связь, вместо нее получает данные напрямую из цилиндра высокого давления, обеспечивая таким образом достоверные данные в условиях высоких давлений. Это позволяет проводить динамические тесты под давлением без использования жидкостей с заданными значениями вязкости (G’/G”).

Программное обеспечение включает в себя мощные инструменты для подбора и сравнения различных результатов испытаний. Критерии подбора могут включать в себя любые параметры полученных результатов. В том числе добавки, описания или другие детали. Позволяет создавать столько графиков испытаний, сколько необходимо для получения более точных результатов.

Уникальное аппаратное и программное обеспечение позволяют получать высокую повторяемость результатов. Ошибки испытаний и другие неточности устраняются надежной конструкцией и инновационным программным обеспечением.

Особенности

HPHT Реометр M5600 Grace Insrument Rheometer полностью соответствует геометрии по стандартам API 13 и API 39.

Он напрямую измеряет крутящий момент и раздельно управляет приводным механизмом , что исключает ошибки момента инерции. Эти ошибки часто возникают из-за магнитной связи в типичных реометрах в условиях высоких давлений и температур.

HPHT Реометр M5600 Grace Insrument Rheometer позволяет проводить испытания для значений G’ и G”, N’ и K’ с одной и той же геометрией по стандарту API.

Использование материалов Hastelloy на контактных с жидкостью участках и многочисленные запатентованные технологии позволяют исследовать наиболее агрессивные жидкости, в том числе и кислоты.

Програмное обеспечение HPHT Реометр M5600 Grace Insrument Rheometer позволяет ка одно-, так и многократное тестирование.

Тестирование проводится колебательным методом

Стандартные ротационные испытания вязкости жидких растворов при постоянной скорости сдвига (постоянной скорости) показывают кажущуюся вязкость. С другой стороны, почти все буровые растворы, жидкости гидроразрыва и цементы обладают структурными свойствами, что позволяет им удерживать твердые частицы в растворе. В комплекте к реометру также доступен дополнительный модуль для исследований вязко-пластичных жидкостей и определения их основных свойств (фазовые углы, G’, G”, G*). Тем самым данный модуль позволяет исследователю предсказывать поведение жидкостей в различных динамических условиях (вес осадка, транспортировку бурового шлама, проницаемостьпропантной пачки и др.).

Размер боба

HPHT Реометр M5600 Grace Insrument Rheometer поставляется со стандартным по API 39 ротором и балансиром, обозначенном как «R1B5». Боб В5 широко используется для исследования жидкостей ГРП.

Для уменьшения эффекта повышения уровня образца жидкости (эффект Вайзенберга) рекомендуется использовать бобы ХВ5 и ХВ2.

Для испытаний буровых растворов предназначен боб В1.

Кислотостойкое исполнение

Реометр позволяет испытывать образцы с высокой концентрацией кислот, включая жидкости с 30% процентным содержанием соляной кислотой. Все контактирующие части изготовлены из сплава Hastelloy C276.

Основные технические характеристики

Комплект поставки

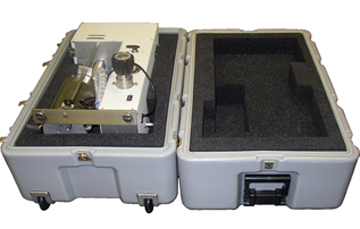

• Реометр GRACE М5600 НРНТ
• Набор запасных частей - опция
• Руководство по эксплуатации
• Методика поверки МП 115-251-2019
• Чемодан - опция
