pH-метр/иономер/титратор МУЛЬТИТЕСТ ИПЛ-101-1

Внесён в Государственный реестр средств измерений РФ под № 38683-08

Современный цифровой микропроцессорный анализатор жидкости, в котором совмещены функции двух приборов - иономера и блока автоматического титрования.

Прибор выполнен в лабораторном исполнении и может применяться в различных отраслях промышленности, в экологии, в научно-исследовательских институтах и других учреждениях для решения разнообразных научных и прикладных задач.

Прибор имеет широкие функциональные возможности и предназначен:

• для измерения активности ионов водорода (pH), активности и концентрации ионов любой валентности, а также окислительно-восстановительного потенциала (Eh) методом прямой потенциометрии;
• для определения концентрации различных компонентов методами титрования до заданной точки с потенциометрическим определением конечной точки титрования;
• для измерения температуры.

Прибор может использоваться как автономно, так и в составе титрометрических установок в качестве иономера, совмещенного с блоком сопряжения.

Прибор имеет настраиваемый аналоговый выход для подключения вторичных измерительных приборов (потенциометров, самописцев) или других устройств с электрическими входными сигналами.

Кроме этого, прибор может использоваться в режиме сигнализации предельных значений измеряемых величин замыканием или размыканием контактов электромагнитных реле.

Функциональные возможности

Прибор содержит входной канал для измерения потенциала электродной системы, канал для измерения температуры, настраиваемый аналоговый выход, канал связи с ЭВМ (компьютером) и два настраиваемых релейных выхода.

При работе в режиме иономера вывод результатов измерений производится в величинах ЭДС (мВ), активности (pH/pX), молярной или массовой концентрации (мкмоль/л, ммоль/л, моль/л или мкг/л, мг/л, г/л). Релейные выходы используются для сигнализации предельных значений измеряемых величин.

При работе в режиме титратора в приборе реализован алгоритм титрования до заданной точки, значение которой может быть установлено в величинах ЭДС (мВ) или активности ионов (pH/pX). В этом случае релейные выходы прибора используются для управления исполнительными устройствами (электромагнитным клапаном или автоматической бюреткой).

Аналоговый выходной сигнал в обоих режимах работы формируется одинаково. Он может быть пропорционален измеренной ЭДС или активности ионов.

Отличительные особенности

Прибор МУЛЬТИТЕСТ ИПЛ-101-1 обладает возможностями существующих титраторов, кроме того, имеет значительные преимущества:

• позволяет получить более высокую точность титрования, так как сравнение измеренного значения с установленной конечной точкой производится в цифровом виде без дополнительного преобразования;
• программирование всех параметров производится в цифровом виде. Для перенастройки достаточно ввести параметры ранее отлаженного процесса, которые будут повторены с абсолютной точностью, что значительно повышает оперативность проведения анализов;
• приборы имеют очень близкие характеристики, поэтому отладку процесса можно проводить на одном экземпляре прибора, а использовать полученные параметры для программирования других приборов;
• предусмотрена точная настройка импульсного режима подачи титрующего раствора - программируются длительность импульса и паузы. Это дает возможность подобрать оптимальный режим титрования и улучшить сходимость результатов;
• увеличивается надежность системы, поскольку процессом титрования управляет один прибор и дополнительные устройства не используются. (Блок БУК-01 нужен только для питания клапана.)

В отличие от других лабораторных иономеров, прибор имеет аналоговый выход и управляет двумя электромагнитными реле, что приближает его к промышленным приборам и позволяет строить простые системы автоматического управления. Наличие связи с ЭВМ и выхода на самописец позволяет регистрировать процессы в системе.

Ввод всех параметров производится в цифровом виде с использованием цифровой клавиатуры. Все запрограммированные значения записываются в энергонезависимую память и восстанавливаются при включении питания.

При проведении градуировки электродной системы градуировочный график строится автоматически на основании измеренных значений ЭДС в стандартных растворах, число которых может быть от 2 до 9. В процессе градуировки контролируется исправность электродов по крутизне электродной функции. Момент окончания градуировки определяется вручную или автоматически, по таймеру.

В приборе реализована автоматическая температурная компенсация измеренных параметров. При отключенном термодатчике возможен ручной ввод температуры.

Особенностью приборов серии МУЛЬТИТЕСТ является полная взаимозаменяемость датчиков температуры. Если датчик поврежден или утерян, можно использовать датчик от другого прибора этой серии или приобрести новый. При этом нет необходимости в проведении каких-либо настроек, так как прибор автоматически определяет характеристики подключенного термодатчика и использует их при измерении температуры. Могут быть использованы датчики других типов, например, встроенные в измерительный электрод.

pH-метр/иономер/титратор МУЛЬТИТЕСТ ИПЛ-101-1, как и другие современные измерительные приборы, обеспечивает передачу результатов измерений в ЭВМ. Но в отличие от других приборов, к одному последовательному порту компьютера может быть подключено несколько приборов одновременно. Данные из всех подключенных приборов считываются в реальном масштабе времени. Такое свойство присуще всем измерительным приборам серии МУЛЬТИТЕСТ, что позволяет строить на их основе разнообразные автоматизированные измерительные комплексы.

Прибор прост в управлении. Для выбора режимов используется удобная система меню. Информация и сообщения выводятся в виде текста на русском языке с использованием пиктограмм. Для индикации применен двухстрочный алфавитно-цифровой жидкокристаллический дисплей с подсветкой.

Прибор обеспечивает высокую точность и стабильность показаний в широком диапазоне измеряемых значений при малой чувствительности к помехам и наводкам.

Прибор надежен в эксплуатации, имеет небольшие габариты, вес и потребляемую мощность.

МУЛЬТИТЕСТ ИПЛ-101-1 в составе титрометрических установок

Управление клапаном

Прибор непосредственно управляет процессом титрования до заданной точки.

Оборудование

Прибор ИПЛ-101-1 с блоком БУК-01, клапан электромагнитный, микробюретка ОС-10.

Подключение:

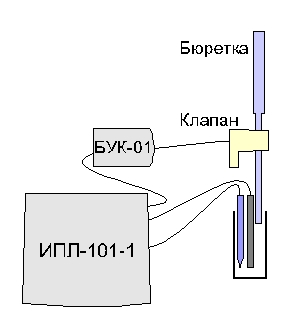

Клапан, управляющий потоком титрующего раствора, подключается к блоку БУК-01. Последний подключается непосредственно к прибору и служит для электрического питания клапана, его гальванической развязки от прибора и для индикации состояния процесса титрования.

Управление автоматической бюреткой

Прибор непосредственно управляет процессом титрования до заданной точки.

Оборудование

Прибор ИПЛ-101-1 с блоком БУК-01, бюретка автоматическая БА из комплекта титрометрической установки Т-108 или аналогичная.

Подключение:

Автоматическая бюретка подключается к блоку БУК-01. Последний подключается непосредственно к прибору и служит для формирования сигнала управления бюреткой, ее гальванической развязки от прибора и для индикации состояния процесса титрования.

Титрование с записью кривых

Прибор выдает аналоговый сигнал, пропорциональный измеряемой величине.

Оборудование

Прибор ИПЛ-101-1, бюретка автоматическая БА, блок дифференцирования и поиска БДП из комплекта титрометрической установки Т-108 или аналогичные устройства и потенциометр самопишущий ПДП-4-002.

Подключение:

Автоматическая бюретка работает автономно и подключается к самописцу (координата X - объем). Прибор работает в режиме pH-метра/иономера. Аналоговый выход прибора подключается к БДП или непосредственно к самописцу (координата Y - величина). Получаемый график используется для определения конечной точки титрования.

Метрологические характеристики прибора МУЛЬТИТЕСТ ИПЛ-101-1

Основные технические характеристики

Варианты комплектации:

Для использования прибора в качестве pH-метра/иономера:

• прибор МУЛЬТИТЕСТ ИПЛ-101-1,
• датчик температуры ДТУ-3-01,
• кабель связи с компьютером,
• дискета или CD с программным обеспечением,
• эксплуатационная документация с методикой поверки.

Для использования в качестве титратора в комплект дополнительно входят:

• блок управления БУК‑01,
• клапан электромагнитный,
• микробюретка типа ОС-10 или аналогичная.

Дополнительно поставляются:

• ионоселективные, стеклянные измерительные и вспомогательные электроды,
• штативы для электродов, лабораторные штативы,
• магнитные мешалки и другое оборудование.
