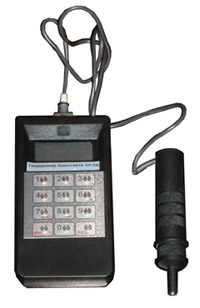

Ультразвуковой динамический твердомер металлов Константа К5У
Снят с производства, замена - Константа ТУ
Назначение
Измерение твердости изделий из конструкционных углеродистых сталей, нержавеющих сталей и сплавов из цветных металлов.
Реализует метод ультразвукового контактного импеданса (по частоте колебаний стержня с алмазной пирамидкой).
Имеется возможность обучения прибора на образцах продукции или образцовых мерах твердости предприятия - пользователя.
Особенности
- Оперативность измерения.
- Наличие большого числа сменных датчиков и насадок позволяет решать большинство задач измерения твердости.
- Малое влияние толщины и массы объета измерения.
- Возможность оперативного обнаружения нежелательного изменения твердости поверхностного слоя изделий в результате шлифовочных прижогов, обезуглероживания поверхностного слоя в результате высокотемпературной термической обработки, появление мартенситных пятен при термообработке на среднюю твердость, наклепа от механической обработки.
- Автоматическое выключение питания.
- Возможность запоминания калибровок и результатов измерений в энергоне зависимой памяти прибора с последующей передачей в IBM по каналу RS232 для статической обработки и хранения.
Технические характеристики
Диапазон измерения твердости | по Бринеллю, НВ | 95:450 | |
по Роквеллу, НRСэ | 20:70 | ||
по Виккерсу, HV | 230:940 | ||
временного сопротивления, МПа | 370:1740 | ||
Основная погрешность измерения | по Бринеллю, НВ, не более | в диапазоне 90:150 | ±10 |
в диапазоне 150:300 | ±15 | ||
в диапазоне 300:470 | ±20 | ||
по Роквеллу, НRСэ, не более | ±2 | ||
по Виккерсу, HV, не более | в диапазоне 240:500 | ±15 | |
в диапазоне 500:800 | ±20 | ||
в диапазоне 800:940 | ±25 | ||
временного сопротивления, МПа, не более | ±100 | ||
Число замеров для вычисления среднего | до 99 | ||
Число запоминаемых индивидуальных калибровок на каждую шкалу твердости | 5 | ||
Число ячеек памяти результатов измерения | 500 | ||
Питание, батарея или аккумулятор (габариты батареи КРОНА) | 9 В | ||
Время непрерывной работы от батареи типа Alkaline, час, не менее | 60 | ||
Габаритные размеры, мм | 153×80×30 | ||
Масса прибора, кг | 0,2 |
Комплект поставки
- электронный модуль,
- один датчик по выбору,
- паспорт, совмещенный с методикой поверки,
- батарея питания,
- два аккумулятора,
- зарядное устройство,
- кабель связи с компьютером,
- дискета с программным обеспечением,
- кейс.
При необходимости прибор может быть укомплектован дополнительными датчиками, мерами твердости, а также может быть произведена градуировка прибора на нестандартные материалы и изделия.
