Преобразователь точки росы КОНГ-Прима-2
Снят с производства, замена - КОНГ-Прима-2М
Данная модификация предназначена для измерения в автоматическом режиме точки росы по влаге при рабочем избыточном давлении газа.
Преобразователь также может использоваться в качестве индикатора конденсируемости углеводородов, содержащихся в природном газе.
Представляет собой зеркальный (конденсационный) гигрометр.
Области применения
- в системах подготовки природного газа на объектах добычи, транспортировки, подземного хранения;
- для контроля осушки газа на автомобильных газонаполнительных компрессорных станциях;
- для установки в пунктах передачи газа от Поставщика Потребителю для определения качества газа;
- в системах антиобледенения для осуществления автоматизации процессов осушки газов;
- для контроля влажности в замкнутых объемах: в полости трансформаторов, турбоагрегатов и т. д.
Особенности
- короткий цикл измерения точки росы;
- миниатюрный волоконно-оптический чувствительный элемент;
- автоматическая диагностика состояния чувствительного элемента и других компонентов измерителя;
- автоматическая регенерация чувствительного элемента в каждом цикле измерения;
- встроенная в измеритель система стабилизации температуры корпуса измерительной камеры;
- возможность измерения точки росы без принудительного протока исследуемого газа над чувствительным элементом;
- автоматическая адаптация измерителя к работе в присутствии ранее конденсируемых примесей (углеводородов, гликолей, метанола и др.) без применения дополнительных фильтров;
- возможность монтажа непосредственно на газопровод
Для передачи информации об измерении во внешние системы (регистратор, АСУ ТП и др.) в Преобразователе предумотрен унифицированный токовый выход 4...20 мА.
Работой Преобразователя управляет встроенный микроконтроллер, реализующий адаптивный, в зависимости от внешних условий, алгоритм измерения точки росы, калибровку преобразователя, самодиагностику и выдачу информации на встроенный дисплей и токовый выход.
Все модификации Преобразователя выполнены во взрывозащищенном исполнении и могут устанавливаться во взрывоопасных зонах в соответствии с маркировкой 1ExsdIIAT3 (по Российской классификации) или EExdIIAT5 (по европейской классификации).
Для хранения, регистрации и обработки данных с Преобразователя КОНГ-Прима-2 может быть использовано регистрирующее устройство Трасса (далее - регистратор) в комплекте со специальным программным обеспечением. Регистратор предназначен для измерения и преобразования унифицированных токовых сигналов (4...20) мА в физические величины давления и точки росы, измерения температуры с помощью термопреобразователей сопротивления и хранения измеренных величин.
Варианты исполнения | КОНГ-Прима-2 | ||||
01 | 02 | 03 | 04 | 05 | |
Пробоотборник: погружной | + | + | |||
Пробоотборник: проточный | + | + | + | ||
Максимальное рабочее давление, МПа | 10 | 10 | 10 | 10 | 25 |
Сертификация * | EN | EN | RU, UA | RU, UA | RU |
* EN - Европейские нормы, RU - Россия, UA - Украина
КОНГ-Прима-2 (исполнения 01 – 04) и основное исполнение прибора КОНГ-Прима-4 комплектуются датчиком, позволяющим измерять точку росы в диапазоне -25...+30 °C при давлении газа до 10 МПа.
Исполнения 05 (КОНГ-Прима-2) и 01 (КОНГ-Прима-4) комплектуются датчиком, в котором предусмотрена возможность дополнительного охлаждения и обеспечена повышенная прочность фланцевых соединений.
Этот датчик позволяет измерять точку росы в диапазоне -50...+30 °C при давлении газа до 25 МПа. В датчик встроен дополнительный канал, через который пропускается охлаждающий газ, предварительно подготавливаемый внешним или встроенным в корпус датчика дроссельным охладителем. Возможно охлаждение датчика другими хладагентами.

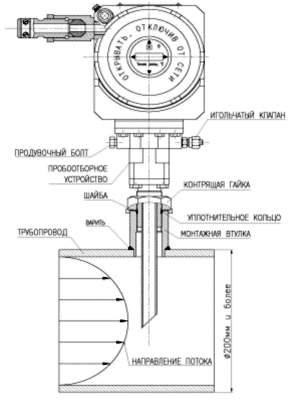

Измерители комплектуются двумя типами пробоотборных устройств: погружным и проточным. Принцип построения погружного пробоотборного устройства с отсечным шаровым краном позволяет измерителям успешно работать в загрязненных средах. Торцевая часть пробоотборного устройства имеет косой срез и расположена в потоке исследуемого газа таким образом, что осуществляется защита от прямого попадания брызг, капель и твердых частиц на чувствительный элемент измерителя.
Более тонкая очистка газа от мелкодисперсных примесей достигается за счет создания в зоне чувствительного элемента диффузионной зоны массообмена, которая препятствует проникновению частиц загрязнений за счет воздействия на них гравитационных сил.
Пробоотборное устройство устанавливается в трубопровод с внутренним диаметром от 200 мм. Наличие в пробоотборном устройстве встроенного шарового крана позволяет монтировать / демонтировать измерители без сброса давления в магистрали при выполнении профилактических работ.
