Калибратор температуры поверхностный КТП-2

Внесен в Государственный реестр средств измерений РФ под №53247-13

Калибраторы температуры поверхностные КТП-2 предназначены для воспроизведения температуры поверхности в диапазоне -50...+140 °С.

КТП-2 должны использоваться в качестве поверочной установки для определения статических характеристик преобразования различных типов поверхностных СИ температуры при их производстве, поверке и калибровке.

Основными узлами калибратора являются

металлический (дюралевый) блок с открытой рабочей поверхностью
эталонный платиновый термометр сопротивления
прецизионный измеритель/регулятор температуры
холодильная установка.

Металлический блок предназначен для обеспечения хорошей тепловой связи между рабочей поверхностью и эталонным платиновым термометром сопротивления.

Эталонный платиновый термометр сопротивления, устанавливаемый в отверстие металлического блока на расстоянии пяти миллиметров от рабочей поверхности, выполняет функцию носителя температурной шкалы и используется для измерения температуры рабочей поверхности. По эталонному платиновому термометру сопротивления осуществляется регулирование температуры прецизионным измерителем/регулятором.

Холодильная установка в калибраторе КТП-2 сделана на термоэлектрических элементах Пельтье. Охлаждение элементов Пельтье может быть либо воздушное, либо жидкостное.

Калибратор снабжен последовательным интерфейсом RS-232C, который предназначен для настройки КТП-2, а также для передачи в компьютер информации о текущей температуре. В комплект поставки входит программное обеспечение, позволяющее калибровать прибор для точного воспроизведения заданной температуры.

В КТП-2 режим работы и уставки задаются при помощи двух ручек управления. Калибратор имеет шесть задаваемых пользователем фиксированных уставок. Переход от одной фиксированной уставки к следующей происходит либо в автоматическом режиме последовательно, либо в ручном режиме. В автоматическом режиме время нахождения на уставке задается пользователем в диапазоне 1...90 мин.

На дисплее КТП-2 отображаются

текущая температура поверхности
мощность, выделяемая в элементах Пельтье
скорость нагрева (охлаждения)
количество фиксированных уставок
время нахождения на уставке до автоматического перехода к следующей
режим работы
шесть фиксированных уставок.

Калибратор температуры поверхностный КТП-2

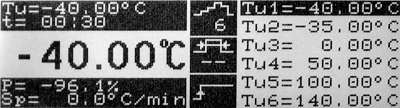

Дисплей КТП-2

Особенности

Высокая точность
Широкий диапазон воспроизводимых температур
Малые габариты
Малый вес
Низкая цена.

Технические характеристики

Диапазон воспроизводимых температур, °С*	-50...+140
Диапазон воспроизводимых температур при воздушном охлаждении, °С **	-30...+140
Допускаемая погрешность воспроизведения температуры, °С	±[0.2+0.003×t]
Градиент температуры по радиусу рабочей зоны поверхности, °С	±[0.1+0.002×t]
Нестабильность поддержания температуры, °С	±0.1
Разрешающая способность, °С	0.1
Время выхода на заданную температуру, мин	120
Диаметр рабочей зоны поверхности, мм	40
Связь с компьютером	RS-232C
Напряжение питающей сети, В	~220±22 В 50±1 Гц. Нестабильность питающей сети ±4.4 В
Потребляемая от сети мощность, Вт	400
Температура окружающей среды, °С	+10...+35
Относительная влажность, %	10...80
Атмосферное давление, кпа	84...106.7
Размеры, мм	320×320×280
Масса, кг	15

*При охлаждении проточной водой с температурой не более 14 °С.

**При температуре окружающего воздуха не более 20 °C. t - уставка калибратора в °С.

Комплект поставки

калибратор температуры поверхностный КТП-2
эталонный платиновый ТС
компакт-диск с программным обеспечением
руководство по эксплуатации
кабель связи прибора с ПК через интерфейс RS-232С
кабель удлинительный для эталонного платинового ТС (используется при поверке)
сетевой шнур.
