Вискозиметр ротационный потоковый RM100 I

Внесен в Государственный реестр средств измерений РФ под № 85666-22

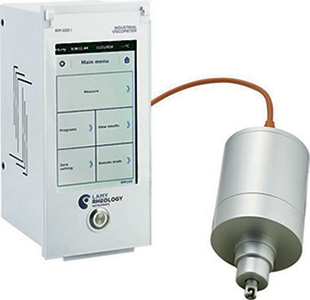

Промышленный ротационный вискозиметр Lamy RM100 I предназначен для установки в иммерсионные емкости и сосуды для хранения реагентов на производстве. Ротационный вискозиметр промышленный состоит из двух раздельных блоков – измерительный блок устанавливается в стационарную емкость, голова вискозиметра может быть вмонтирована в панель управления цеха. Расстояние между двумя блоками индустриального вискозиметра Lamy RM100 I Touch может составлять 5...15 м. На складах хранения для таких приборов можно услышать название «бочковой вискозиметр».

Преимущества

Вискозиметр ротационный промышленный RM100 I позволяет анализировать вязкость хранящихся в иммерсионных емкостях реагентов с той же точностью, что и в лаборатории. Опционально этот индустриальный ротационный вискозиметр комплектуется температурным сенсором.

Основные достоинства:

• точность ±1 % диапазона, как у стационарных вискозиметров
• яркий, удобный, 7-дюймовый сенсорный экран
• неограниченное количество скоростей вращения до 1500 об/мин
• крепление шпинделей при помощи быстросъемного байонета
• меню на русском языке. высокий крутящий момент до 30 мНм
• встроенный температурный датчик (опционально)
• соединение с компьютером, сохранение данных на USB-накопитель
• возможность работы с набором дисковых шпинделей R1-R7 или L1-L4 (система ASTM ISO 2555 – измерение вязкости по Брукфильду), коаксиальной системой DIN ISO 3219, лопастными шпинделями Vane, шпинделями Креббса, системой MS-BV, системой MS-R для сложных и гетерогенных образцов
• все шпиндели изготовлены из химически стойкой, фармацевтической нержавеющей стали SS316L.

Технические характеристики

Дополнительные возможности

• Создание и сохранение программ испытаний без подключения к компьютеру
• Экспорт данных на USB-накопитель
• Обновление ПО вискозиметра с USB-накопителя
• Установка заданного времени измерения, что особенно важно при работе с тиксотропными продуктами
• Расчет кинематической вязкости при вводе плотности образца

Измерительные системы и шпиндели для RM100 I

НАБОР ДИСКОВЫХ ШПИНДЕЛЕЙ R1-R7

Дисковые шпиндели R2-R7 относятся к измерительной системе стандарта ASTM ISO 2555 и наиболее широко используются с ротационными вискозиметрами Брукфильда, к которым относятся и вискозиметры Lamy.

Измерения проводятся в химическом стакане объемом 600 мл, объем образца 500 мл. Многие исследователи используют меньшие количества образца и, соответственно, меньшие стаканы, что удобно для сравнения образцов друг с другом в одинаковых условиях. Значения динамической вязкости в этом случае будут относительными.

Диски R1-R6 закрепляются на единой для всех оси крепеления дисков Axis R1-6 и вставляются в байонет вискозиметра Lamy Rheology. Шпиндель R7 Axis устанавливается в байонет сам по себе.

Наиболее часто используют комплект шпинделей R2-R7. Диск R1 применяют для анализа веществ с низкой вязкостью.

НАБОР ШПИНДЕЛЕЙ L1-L4

Шпиндели L1-L4 относятся к измерительной системе стандарта ASTM ISO 2555 и предназначены для ротационных вискозиметров Брукфильда, к которым относятся и вискозиметры Lamy. Данный набор является стандартным для ротационных вискозиметров LR-версии, с большей чувствительностью по крутящему моменту.

Измерения проводятся в химическом стакане объемом 600 мл, объем образца 500 мл. Многие исследователи используют меньшие количества образца и, соответственно, меньшие стаканы, что удобно для сравнения образцов друг с другом в одинаковых условиях. Значения динамической вязкости в этом случае будут относительными.

КОАКСИАЛЬНАЯ ИЗМЕРИТЕЛЬНАЯ СИСТЕМА DIN ISO 3219

Измерительная система MS-DIN ISO 3219 одна из самых распространенных для ротационных вискозиметров Брукфильда, к которым относятся и вискозиметры Lamy. Она состоит из четырех шпинделей, трех ячеек и трех крышек для ячеек. Благодаря известной геометрии (диаметры шпинделей и ячеек изготавливаются с точностью до сотых долей миллиметра) система MS-DIN позволяет получать абсолютные значения вязкости.

Каждый элемент системы можно заказать отдельно. Например, самой распространенной комбинацией является система MS-DIN 11, состоящая из ячейки № 1 (DIN 1 tube) и шпинделя №1 (MK-DIN 1). Если с ячейкой №1 используют шпиндель №2, система называется MS-DIN 12, если шпиндель №3 – MS-DIN 13. Также часто используют сочетания MS-DIN 22 и MS-DIN 33. Дополнительный шпиндель №9 служит для измерения вязкости веществ, близких к воде, и используется в сочетании с ячейкой №1, образуя систему MS-DIN 19 для вискозиметров Lamy RM 100 Plus и Lamy RM 200 Plus.

ОПЦИОНАЛЬНЫЕ ЛОПАСТНЫЕ ШПИНДЕЛИ

Лопастные шпиндели Vane 72, Vane 73, Vane 74 используются для анализа вязкости сложных образцов, например, вязких, расслаивающихся, проявляющих нестандартное реологическое поведение. Часто лопастные шпиндели Vane адаптируют к различным объемам образца или используют с чашками и ячейками других измерительных систем.

Шпиндель Креббса MK-KU 1-10 является узкоспециализированным измерительным инструментом. Он используется для получения относительных величин вязкости красок в банках объемом 1 л при 200 об./мин. При использовании шпинделя Креббса MK-KU 1-10 вискозиметр выдает значения в специальных единицах KU и мПа×с.

Шпиндель Креббса MK-75Y разработан специально для анализа вязкости пастообразных материалов.

ИЗМЕРИТЕЛЬНАЯ СИСТЕМА MS-BV 1-1000

Альтернативная дисковая измерительная система для быстрых измерений. Можно использовать несколько стандартных химических стаканов объемом 150 мл из стекла или пластика. Стаканчики легко мыть и заменять.

Часто используется в пищевой промышленности в соответствии со стандартами предприятия.

Диски №1, 10 и 100 закрепляются на оси BV 1-100 Axis и устанавливаются в байонет вискозиметра ротационного Lamy Rheology.

Измерительная ось BV 1000 Axis имеет собственное байонетное крепление.

Для центрирования шпинделей в измерительном стакане используется центрирующее устройство BV Centring Device.

ИЗМЕРИТЕЛЬНАЯ СИСТЕМА MS-R

Измерительная система MS-R изначально была создана специально для вискозиметров TV Epprecht. Она состоит из трех якорных шпинделей, одного лопастного и одного стержневого шпинделя. Шпиндели используются с измерительными ячейками MB-1 cup, MB-2 cup, MB-3 cup.

Система MS-R используется в ряде стран Европы в качестве стандартной в производстве косметики, продуктов питания, индустрии напитков, в минеральной химии и исследованиях красок.

Также MS-R хорошо подходит для исследования вязкостных характеристик гетерогенных образцов, жидкостей, содержащих сгустки и комки, веществ со сложным реологическим поведением. Система используется с ротационным вискозиметром Lamy RM100 Plus, ротационным реометром Lamy RM200 Plus и для сравнительных характеристик гетерогенных образцов непосредственно в емкостях хранения — с переносным вискозиметром B-One Touch Portable.

ИЗМЕРИТЕЛЬНАЯ СИСТЕМА FANN

Измерительная система Fann является стандартной для измерения вязкости буровых растворов. Ротационный вискозиметр Fann сконструирован по принципу Куэтта – ячейка с исследуемым раствором вращается вокруг неподвижного шпинделя. Вискозиметры Lamy Rheology являются ротационными вискозиметрами Брукфильда. Принцип работы вискозиметров Брукфильда вращение шпинделя в неподвижном стакане с образом. Для измерения динамической вязкости не важно, что именно вращается – шпиндель или ячейка/стакан, так как напряжение сдвига в обоих случаях одинаково. Система Fann сконструирована специалистами Lamy в точном геометрическом соответствии со шпинделем и ячейкой ротационного вискозиметра Fann и позволяет с высокой точностью измерять вязкость буровых растворов.
