Стационарный анализатор растворенного кислорода МАРК-403
Снят с производства
ГОСТ 22018-84
Зарегистрирован в Государственных реестрах средств измерений РФ, РК
Положительные заключения экспертизы РАО ЕЭС
Разрешение на применение Госгортехнадзора РФ
Функции:
Предназначен для непрерывного измерения концентрации растворенного кислорода (КРК) водных сред и передачи результатов измерений по унифицированному токовому выходу
Область применения:
Контроль параметров водно-химических режимов на объектах теплоэнергетики и других отраслей промышленности
Общие сведения:
- Проточно -погружной датчик амперометрического типа со стабильно-линейной характеристикой
- Срок службы датчика не менее 10 лет
- Быстрое время восстановления показаний после проскока пузырька воздуха
- Простая и быстрая градуировка по кислороду воздуха
- Автоматическая термокомпенсация
- Длина кабеля «блок преобразовательный -датчик» до 100 метров
- Светодиодный индикатор
- Гарантийный срок эксплуатации 36 месяцев с момента поставки
Технические характеристики:
| Параметры анализируемой среды: | Температура, °С | 0...70 |
| Давление, мПа, не более | 0,05 | |
| Скорость потока воды через проточное устройство, см3 /мин, не менее | 200...600 | |
| Четыре диапазона измерения концентрации растворенного кислорода, мкг/дм3 | 0...20, 0...200, 0...2000, 0...20000 | |
| Погрешность измерения, не более | ±(3 мкг/дм³+4% от измеряемой величины) | |
| Аналоговый выход, мА | 0...5/4...20 | |
| Дистанционное управление диапазонами | ||
| Преобразовательный блок | Габаритные размеры , мм | 125×270×245 |
| Масса, кг | 3,1 | |
| Исполнение корпуса | IP20 | |
Модификации:
| Обозначение | Напряжение питания | Дистанционное управление диапазонами | Способ монтажа |
| МАРК–403 | 220В, 50 Гц /10 ВА | есть | щитовое |
| МАРК–403/1 | 36 В, 50 Гц /10 ВА | есть | щитовое |
| МАРК–403/2* | 220В, 50 Гц /10 ВА | нет | щитовое |
| МАРК–403/3 | 36 В, 50 Гц /10 ВА | нет | щитовое |
| МАРК–403/4 | 220В, 50 Гц /10 ВА | есть | настольное |
| МАРК–403/5 | 36 В, 50 Гц /10 ВА | есть | настольное |
| МАРК–403/6 | 220В, 50 Гц /10 ВА | нет | настольное |
| МАРК–403/7 | 36 В, 50 Гц /10 ВА | нет | настольное |
* - базовый вариант
Комплект поставки:
Базовый:
- Блок преобразовательный с датчиком ДК-402М и кабелем 5 метров
- Модуль стабилизации водного потока МС-402М
- Комплект сменных элементов КСЭ301/403
- Электролит ЭК
По заказу:
- Вставка кабельная удлинительная до 100 метров ВК403/502.L
Пример заказа:
МАРК-403/2, ВК403.502.95

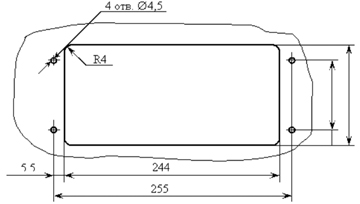

Схема монтажа щитового крепления блока преобразовательного:
Схема монтажа модуля стабилизации МС-402М:
