Шаровая мельница ВМ-5У

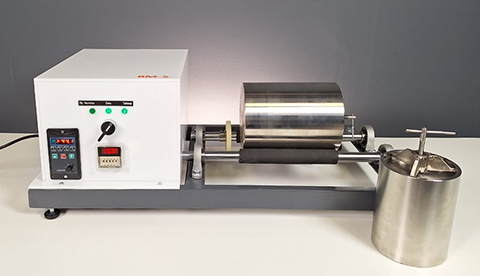

Мельница ВМ-5У со стальным барабаном

Мельница ВМ-5У с керамическим барабаном

Мельница предназначена для мокрого и сухого помола твёрдых веществ, а также для проведения механохимических реакций.

Используется в лабораториях промышленных предприятий, мелких производствах и т.д.

Мельница ВМ-5У оснащена цифровым программируемым реле времени и частотным преобразователем.

На мельнице можно использовать керамические и стальные барабаны с объемом 1...5 литров.

Фракция измельчаемого материала не должна превышать 1 мм.

Окончательный помол (в зависимости от времени) 10 мкм, а с применением интенсификаторов помола до 3 мкм.

Загрузка барабана

• 30 % объёма барабана: мелющие тела
• 50 % объёма барабана: материал для измельчения
• 20 % свободное пространство.

Мельница конструктивно представляет собой раму, сваренную из стального профиля и окрашенную порошковой краской, на которой установлены два покрытых специальной износостойкой резиной вала. Один из валов мельницы является приводным и связан с двигателем посредством клиновидного ремня. Второй вал свободно вращается в подшипниковых опорах. Привод вала осуществляется электрическим двигателем через клиновой ремень. Приводной вал передает вращательное движение размольному барабану. На свободно вращающийся вал закреплены упорные ролики для предотвращения осевого смещения барабана во время вращения.

Заполнение мелющими телами, измельчаемым продуктом и жидкостью осуществляется непосредственно в зафиксированный в вертикальном положении барабан, после чего он закрывается крышкой. Крышка имеет надежный и герметичный механизм запирания. Заполненный барабан ставится на валы мельницы.

Мельница работает по тому же принципу, что и промышленные мельницы сухого или мокрого помола, используя ударно-истирающее воздействие мелющих тел и стенок размольного барабана на измельчаемый материал.

Технические характеристики

Стандартный комплект

• мельница
• 5-литровый керамический барабан
• керамические мелющие тела в количестве 4,5 кг.
