МНОГОКОМПОНЕНТНЫЙ ГАЗОАНАЛИЗАТОР МОНОЛИТ-2 для контроля воздуха рабочей зоны
Внесен в Государственный реестр средств измерений РФ под № 34681-07
Назначение и область применения
Комбинированный переносной газоанализатор «Монолит-2» предназначен для определения содержания кислорода, взрывоопасных и токсичных газов и паров в воздухе рабочей зоны в целях обеспечения безопасности персонала, а также при государственном или производственном аналитическом контроле и аттестации рабочих мест.
Определяемые компоненты и параметры
Газоанализатор «Монолит-2» в зависимости от модификации позволяет одновременно контролировать:
- недостаток (избыток) кислорода (О2);
- довзрывоопасные концентрации горючих газов и паров (углеводородов ряда С1-С18, паров органических растворителей и органических теплоносителей и других веществ, за исключением Н2 и компонентов, содержащих в своем составе галогены, серу и кремний-органические соединения) и их совокупности (смеси);
- предельно допустимые концентрации (ПДК) токсичных газов (СО, СО2, NO, NO2, SO2, H2S, NH3) в воздухе рабочей зоны в соответствии с ГОСТ 12.1.005
Прибор выпускается в 3-х основных модификациях («Монолит-2» и «Монолит-2С» и «Монолит-2-СО2»), отличающихся друг от друга перечнем определяемых компонентов.
Модификации прибора «Монолит-2» и «Монолит-2С» имеют взрывозащищенное исполнение, модификация «Монолит-2-СО2» - обычное. Кроме того, выпускаются специальные модификации прибора для северных районов с расширенным температурным диапазоном эксплуатации до -30 °С (с индексом «Т»).
Возможные исполнения прибора по количеству каналов
В зависимости от измерительных задач заказчика, количество измерительных каналов (и соответственно датчиков) в газоанализаторе «Монолит-2» может быть различным.
| Исполнение по числу измерительных каналов | Измерительные каналы | ||
| электрохимические датчики | термокаталитический датчик | оптические датчики | |
| «Монолит-2» (только взрывозащищенное исполнение) | |||
| 3.1 | О2+2 на токсичные газы | ||
| 3.2 | 3 на токсичные газы | ||
| 4.1 | О2+3 на токсичные газы | ||
| 4.2 | 4 на токсичные газы | ||
| 5 | О2+4 на токсичные газы | ||
| «Монолит-2С» (только взрывозащищенное исполнение) | |||
| 3.1 | О2+1 на токсичные газы | Ex | |
| 3.2 | 2 на токсичные газы | Ex | |
| 4.1 | О2+2 на токсичные газы | Ex | |
| 4.2 | 3 на токсичные газы | Ex | |
| 5 | О2+3 на токсичные газы | Ex | |
| «Монолит-2-CO2» (только обычное исполнение) | |||
| 3.1 | О2+1 на токсичные газы | СО2 | |
| 3.2 | 2 на токсичные газы | СО2 | |
| 3.3 | О2 | СО2 и СН4 | |
| 3.4 | 1 на токсичные газы | СО2 и СН4 | |
| «Монолит-2-CO2» (только обычное исполнение) | |||
| 4.1 | О2+2 на токсич. газы | СО2 | |
| 4.2 | 3 на токсич. газы | СО2 | |
| 4.3 | О2+1 на токсич. газы | СО2 и СН4 | |
| 4.4 | 2 на токсич. газы | СО2 и СН4 | |
| 5.1 | О2+3 на токсич. газы | СО2 | |
| 5.2 | О2+2 на токсич. газы | СО2 и СН4 | |
Диапазоны измерений
| О2 | СО | NO | NO2 | SO2 | H2S | NH3 | Ex | CO2 | CH4 |
| 0...25 % (об.) | 0...200 мг/м³ | 0...50 мг/м³ | 0...20 мг/м³ | 0...100 мг/м³ | 0...100 мг/м³ | 0...100 мг/м³ | 0...50 %НКПР | 0...20 % (об.) | 0...5 % (об.) |
Краткое описание прибора и его преимущества
Принцип действия газоанализатора основан на применении комплекта электрохимических датчиков для измерения кислорода и токсичных компонентов, термокаталитического датчика для измерения взрывоопасных газов и оптических датчиков для контроля содержания СО2 и СН4.

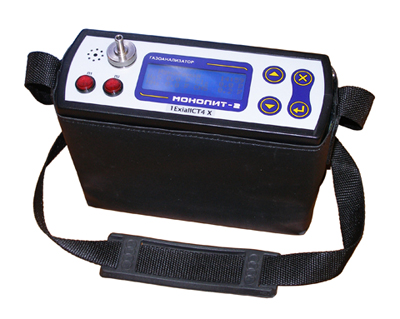

Конструктивно газоанализатор выполнен в прочном пластиковом корпусе, на лицевую панель которого выведены дисплей, клавиатура, устройства звуковой и световой сигнализации и штуцер входа газа. Измерительная информация отображается на жидкокристаллическом дисплее, оснащенном подсветкой. Электропитание газоанализатора может осуществляться как от внутреннего аккумулятора, так и от сети переменного напряжения.
Модификации газоанализатора «Монолит-2 (Т)» и «Монолит-2С (Т)» выполнены во взрывозащищенном исполнении, что позволяет их эксплуатировать даже во взрывоопасных зонах.
Модификации с индексом «Т» оснащены системой внутреннего обогрева, что позволяет их эксплуатировать при температуре окружающей среды до -30 °С.
Газоанализатор «Монолит-2» оснащен устройствами звуковой и световой сигнализации, которые срабатывают при превышении концентрацией контролируемого газа установленного порогового значения.
Встроенная память данных газоанализатора рассчитана для постоянного хранения 200 записей. Впоследствии, записанные данные могут быть распечатаны на принтере или переданы на персональный компьютер.
Компактный ИК-термопринтер, поставляемый к газоанализатору, позволяет распечатывать протоколы измерений как непосредственно во время проведения измерений, так и после их завершения при считывании данных из памяти прибора.
Газоанализатор «МОНОЛИТ-2» обладает рядом дополнительных возможностей:
- сбор и статистическая обработка результатов измерений (вычисление средних значений) за 20-ти минутный интервал времени в соответствие с требованиями нормативных документов;
- передача протокола измерений из памяти газоанализатора на персональный компьютер в формате MS Word с возможностью последующей распечатки на стандартном принтере.
В комплект поставки газоанализатора «МОНОЛИТ-2» входит кожаная утепленная сумка, в которой прибор может эксплуатироваться в зимнее время года без извлечения наружу, что обеспечивает дополнительную защиту газоанализатора от воздействия низких температур.
Для работы с прибором в летнее время поставляется легкий матерчатый чехол с ремнем для переноски.
Особенности
Только в многокомпонентных газоанализаторах серии «МОНОЛИТ-2» устанавливается оригинальный сенсор на горючие газы, обеспечивающий определение интегральной (суммарной) взрывоопасности в воздушных средах — такой же сенсор применяется в анализаторах-сигнализаторах АСВ-1 и АСВ-2.
В воздушной среде могут присутствовать любые горючие компоненты кроме водорода, ацетилена и соединений, содержащих в своем составе галогены и серу.
В отличие от остальных газоанализаторов аналогичного назначения, требующих предварительной градуировки сенсора горючих газов по заранее известным параметрам, «МОНОЛИТ-2» позволяет корректно определять суммарную взрывоопасность газовоздушных сред, содержащих различные по молекулярной массе вещества, такие как метан, пропан, гексан, толуол, ацетон, изопропиловый спирт и т.п.
Основные метрологические характеристики
| Измеряемый компонент | Принцип измерений | Диапазон измерений | Пределы основной погрешности | Область применения | |
| абсолютной | относительной | ||||
| Кислород (О2) | электрохимический сенсор | 0...25 % (об.) | ±0,2 % (об.) | контроль недостатка кислорода | |
| Горючие газы (Ех) | термокаталитический сенсор | 0...50 % НКПР | ±4 % НКПР | контроль горючих газов | |
| Углеводороды (по СН4) | оптический сенсор | 0...0,5 % (об.) | ±0,05 % (об.) | контроль СН в воздухе | |
| 0,5...5 % (об.) | ± 10 % | ||||
| Диоксид углерода (СО2) | оптический сенсор | 0...0,5 % (об.) | ±0,05 % (об.) | контроль СО2 в воздухе | |
| 0,5...5 % (об.) | ±10 % | ||||
| Оксид углерода (СО) | электрохимический сенсор | 0...20 мг/м³ | ±1 мг/м³ | контроль 0,25...10 ПДК врз | |
| 20...200 мг/м³ | ±5 % | ||||
| Оксид азота (NO) | электрохимический сенсор | 0...5 мг/м³ | ±0,5 мг/м³ | контроль 0,5...10 ПДК врз | |
| 5...50 мг/м³ | ±5 % | ||||
| Диоксид азота (NO2) | электрохимический сенсор | 0...2 мг/м³ | ±0,2 мг/м³ | контроль 0,5...10 ПДК врз | |
| 2...20 мг/м³ | ±10 % | ||||
| Сернистый ангидрид (SO2) | электрохимический сенсор | 0...10 мг/м³ | ±1 мг/м³ | контроль 0,5...10 ПДК врз | |
| 10...100 мг/м³ | ±10 % | ||||
| Сероводород (H2S) | электрохимический сенсор | 0...10 мг/м³ | ±1 мг/м³ | контроль 0,5...10 ПДК врз | |
| 10...100 мг/м³ | ±10 % | ||||
| Аммиак (NH3) | электрохимический сенсор | 0...10 мг/м³ | ±2 мг/м³ | контроль 0,5...5 ПДК врз | |
Основные технические характеристики
| Количество одновременно измеряемых компонентов | от 2-х до 5-ти в зависимости от модификации |
| Маркировка взрывозащиты | Монолит-2 (2 Т) - 1ExiaIICT4 X |
| Монолит-2С (2С Т) - 1ЕхibdIIBТ5 Х | |
| Сигнализация | звуковая (>80 dB) и световая, 2 порога срабатывания |
| Единицы измерений | мг/м³, ppm (% об.), % НКПР |
| Отбор газовой пробы | встроенный микронасос (0,8 л/мин) |
| Электропитание | от встроенного Li-ion аккумулятора или от сети переменного тока |
| Время работы без подзарядки аккумулятора | не менее 10 ч |
| Дисплей | алфавитно-цифровой, 4 строки по 20 символов с подсветкой |
| Память данных | встроенная, емкость 200 записей |
| Печать результатов | внешний ИК термопринтер |
| Передача результатов на ПК | последовательный RS 232 С |
| Диапазон рабочих температур | 0...45 °С (стандартный) |
| -30...45 °С (расширенный) | |
| Габаритные размеры (Д×Ш×В) | 200×76×140 мм |
| Масса | не более 2 кг |
Имеющиеся сертификаты
- Сертификат безопасности ГОСТ Р РФ
- Свидетельство о взрывозащищенности РФ
- Разрешение на применение Ростехнадзора РФ
- Сертификат об утверждении типа СИ РФ
- Сертификат об утверждении типа СИ Республики Беларусь

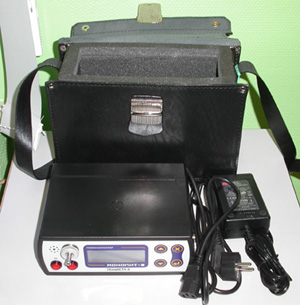

Базовая комплектация поставки
- газоанализатор, без принтера;
- комплект запасных полотен для внешнего фильтра очистки пробы;
- блок питания / зарядное устройство;
- сумка для транспортировки, кожаная, утепленная;
- чехол матерчатый с ремнем для переноски прибора;
- комплект документации
- Руководство по эксплуатации,
- Методика поверки
- Свидетельство о государственной поверке
- копии имеющихся сертификатов.
Дополнительные принадлежности, запасные части
- телескопический пробоотборный зонд в комплекте с фторопластовой трубкой длиной 2 м;
- комплект запасных полотен для внешнего фильтра очистки пробы;
- внешний ИК термопринтер с комплектом запасной бумаги;
- программа приема данных для ПК в комплекте с кабелем связи.
