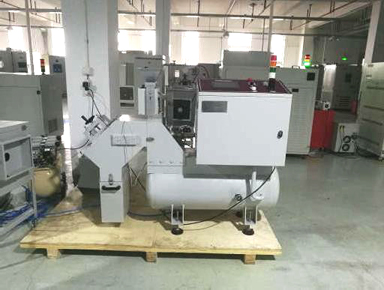

Гравилометр NSCJ-1 MTG
Гравилометр используется для выполнения следующих испытаний: испытание на разрушение когезии внешнего покрытия, испытание на разрушение межслойной адгезии, толщину хрупкости закаленного стекла, оптимальную толщину антиполосного покрытия, антиполосное покрытие пластика и стекла, сопротивление столкновению, сопротивление истиранию.
Соответствует стандартам
- ISO 20567-1
- DIN55996-1:2001
- SAE J400
- ASTM D3170
- VDA
- GM 9119P/9508P/9619P
- Ford, Mazda MES MN 601C, Nissan, Chrysler 463PB-39-01, Chrysler 463PB-52-01, Volkswagen,Toyota
- JIS M0141
- GMW 1407
- TL211-6
- GME 60 268
- GMW14668-3.4.9
Особенности
- Состоит из деталей, которые можно легко соединить друг с другом, может выполнять все основные испытания материала автомобиля на устойчивость к гравию. Универсальное регулировочное устройство, свободная регулировка угла удара в пределах 0...180 градусов
- Ударное окно испытательной платформы: 300×300 мм, оснащено гибкой опорой, которая может регулировать размер окна в соответствии с размером образца
- Интегрированная конструкция камеры испытания: все ударное устройство расположено внутри, включая испытательный образец. Эта конструкция позволяет избежать выплескивания ударной среды из шкафа
- Резервуар для хранения газа большого объема до 180 л, более стабильное ударное давление воздуха
- Стандартные детали, в том числе:
- компоненты для обстрела
- ячейка для столкновений
- зажим для образцов
- Простая и быстрая загрузка образцов и внешний ящик для приема гравия
- Сенсорный экран для удобства работы
- Устройство безопасности: когда дверь шкафа для столкновений открыта или ячейка для столкновений не установлена, предохранительный выключатель автоматически остановит испытание, также имеет функцию защиты от утечки электричества, избыточного давления, функцию защиты от утечки давления.
Технические характеристики
| Диапазон рабочего давления | 0...5,0 кгс/см² класс 1,6, который может быть отрегулирован в соответствии с фактическим давлением источника воздуха заказчика, до 8,0 кгс/см² |
| Внутренний диаметр трубки сжатого воздуха | 19 мм или больше |
| Объем воздушного резервуара | 180 л, может гарантировать, что заданное рабочее давление 400 кПа (4 бар) может длиться не менее 10 секунд, когда магнитный клапан открыт. |
| Способ подачи | автоматический, скорость подачи регулируется |
| VDA сопло | 30.0±0.5 мм |
| SAE spray gun | 52.6±0.5 мм |
| Рабочее время | регулируемое 0...999 с |
| Время вибрации (виброподачи) | регулируемое 0...999 с |
| Время циркуляции | регулируемое 0...999 с |
| Коробка столкновения | набор испытательного стенда с регулируемым углом, угол 0...180 градусов может быть отрегулирован, и оснащен высокоточным мобильным дисплеем угла, легче регулировать угол удара. |
| Стандартное ударное окно испытательного стенда | 300×300 мм (подвижная опорная рама может быть отрегулирована для различных размеров образцов толщиной до 30 мм) |
| Внешние размеры испытательного бокса | около 1800×950×1500 мм; основная конструкция коробки столкновения изготовлена из стального листа 6 мм + эмаль горячей сушки; Ударное окно изготовлено из стального листа толщиной 10 мм, который обладает хорошей вибростойкостью и износостойкостью. |
| Размер материала для испытания на удар | 4...5 мм, твердость: 61HRC-65HRC с угловатыми стальными частицами, терраццо 8...16 мм или камни, указанные в JIS A5001 |
| Испытательное давление | 100 ±5 кПа, 200 кПа ±10 кПа |
| Количество испытаний | 1...5 раз |
| Время распыления | 8...12 с/500 г или 30...35 с/2000 г |
| Углы испытаний | 45°, 54°, 90°, с различными тестовыми боксами, 3D тестовый угол свободно регулируется (0...180°) |
| Расстояние распыления | 10...500 мм (регулируемое) |
| Внутренний диаметр распылителя | 30.0±0.5 мм или 52.6±0.75 мм |
| Размер образца | 80×80 мм или 200×100 мм |
| Источник питания | ~220 В 50 Гц переменного тока или по индивидуальному заказу |
| Температура работы | -20±2 ℃, 22±5 ℃(комнатная температура) |

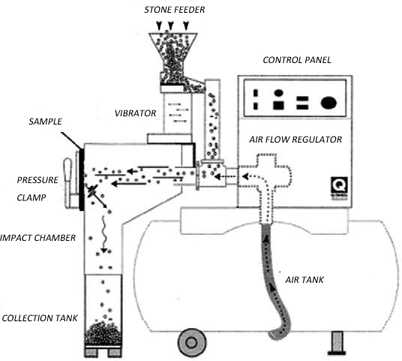

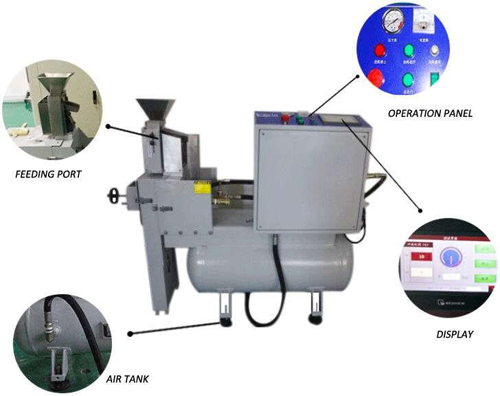

Конструкция и компоненты
- Пистолет-распылитель
- вибрационное устройство
- источник воздуха
- система циркуляции оборудования
имеют модульную конструкцию.

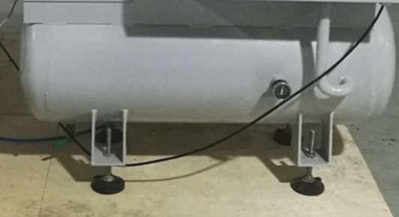

Резервуар для хранения (нагнетания) воздуха
- Бак для воздуха: резервуар объемом до 180 л, отличается более стабильным ударным давлением. Газохранилище оснащено сертификатом соответствия и лицензией на производство специального оборудования от производителя, что обеспечивает безопасность работы оборудования
- Оснащен передовыми регулируемыми вверх и вниз колесами Fuma, удобными для перемещения и регулировки баланса оборудования
- Оснащен отдельным манометром, который удобен для индикации давления воздуха в баке в режиме реального времени
- Оснащен ручным клапаном для сброса давления газа после испытания
- Оснащен предохранительным клапаном для обеспечения безопасности работы
- Контроллер давления воздуха Danfoss отличается более стабильной работой
Распылитель
SAE
VDA
Манометр
С глицерином внутри обладает антивибрационными свойствами. Диаметр 100 мм, интерфейс расположен между клапаном регулировки давления и пистолетом-распылителем, отличается более быстрой реакцией, более высокой точностью измерения, оснащен интерфейсом для калибровки давления.
Испытательная камера
Зажимное приспособление

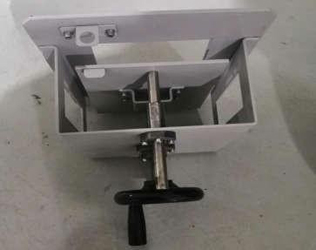

Для обычного образца

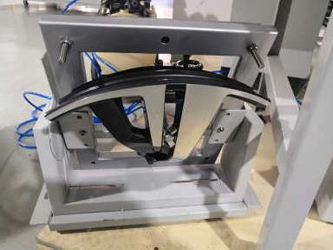

Для особых образцов
Устройства безопасности
Бесконтактный переключатель на воротах испытательного бокса
Предохранительный клапан для воздушного баллона
Режим работы
- Только когда индикатор бесконтактного переключателя включен, тест может начаться, чтобы предотвратить травму человека
- Как только давление в баке превысит безопасное давление, воздушный клапан сработает автоматически.
Требования к работе
- ~220 В, одна фаза, заземляющая проводка
- Независимый воздушный выключатель, установленный на месте для оборудования
- Подача сжатого воздуха: минимум 8 кгс/см², мин 19 мм воздушной трубки, максимум 10 кгс/см²
Стандартная конфигурация
- Распылитель SAE / VDA, каждого по 1 шт
- 3D испытательная камера для образцов большого и неправильного типа, приспособление для захвата по индивидуальному заказу

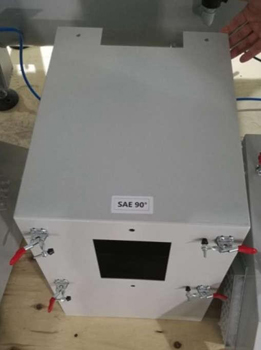

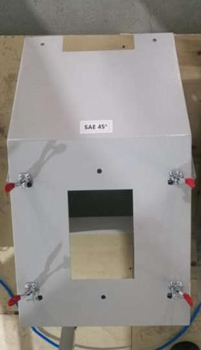

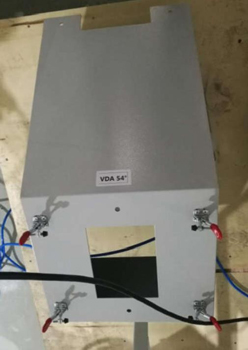

- Испытательная камера SAE 45°,90°; VDA 54°, 90° с зажимным устройством
- Целлофановая лента, чувствительная к давлению
- комплект сетки (мм) / щетки для очистки
- Шестигранный ключ
- SAE гравий, стальной ударный материал VDA, каждого по 1000 г
- Сменное сопло
- Противошумные беруши
- Электронный угломер
- Другие аксессуары: контроллер, электромагнитный клапан, клапан регулировки давления, манометр, защита от избыточного давления, контактор переменного тока, вибратор, защита от утечек, аварийный выключатель, реле, фотоэлектрический датчик.
