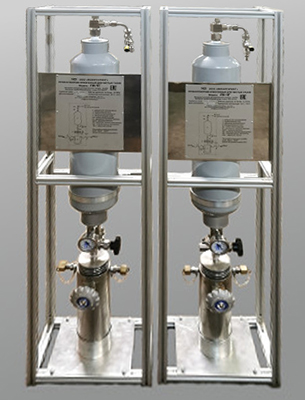

Пробоотборник криогенный ПК-ЧГ для чистых газов
Пробоотборник ПК-ЧГ предназначен для отбора проб криогенных чистых газов: кислорода, азота, аргона. ПК-ЧГ обеспечивает выполнение процедур пробоотбора и пробоподготовки при проведении анализа качества чистых газов в соответствии с нормативными документами:
- ГОСТ 6331-78 «Кислород жидкий технический и медицинский. Технические условия»
- ГОСТ 9293-74 «Азот газообразный и жидкий. Технические условия»
- ГОСТ 10157-2016 «Аргон газообразный и жидкий. Технические условия»
Пробоотборник криогенный ПК-ЧГ оснащен
- устройством, дозирующим и регазифицурующим
- расширительным сосудом (баллон малолитражный алюминиевый 4-100А2)
- гибкими металлорукавами для подключения к источнику и сбросу
Технические характеристики
| Применяемый газ | Азот, Аргон, Кислород |
| Температура газа | -200...+65 °С |
| Температура окружающей среды | -50...+50 °С |
| Рабочее давление, не более | 4,0 МПа |
| Давление подрыва предохранительной мембраны (открытия предохранительного клапана) не ниже | 5,0 ±0,1 МПа |
| Вместимость емкости для отбора пробы, Vтр | 0,200 ±0,005 дм³ |
| Вместимость емкости для газификации, Vгазиф | 4,00 ±0,05 дм³ |
| Класс герметичности по ОСТ 26-11-14-88 | 4 |
| Масса пробоотборника не более | 13 кг |
| Габаритные размеры, мм | 1080×165×280 |
| Присоединительные размеры | G 3/4-B (вх/вых); М8х1 |
| Рукав гибкий высокого давления из нержавеющей стали 08Х18Н10Т по ТУ 3965-001-14208604-2016 | Pраб 10,0 МПа, Длина 1500 мм, Ду 8мм |
| Материал корпуса расширительного сосуда | Амг6М по ГОСТ 18482-79 |
| Материал пробоотборной дозы | сталь 12Х18Н10Т ГОСТ 5632 -2014 |
| Уплотнительные элементы | ФУМ-2 ТУ 6-05-1388-86, Фторопласт Ф4 ТУ 6-05-810-88 |
| Пробоотборник ПК-ЧГ обезжирен для работы с кислородом. Обезжиривание проводилось методом заполнения. | Хладон 141b по ТУ 24-019-00480689-94 |
Комплектация пробоотборника ПК-ЧГ
- Пробоотборник криогенный для чистых газов ПК-ЧГ
- Гибкий трубопровод высокого давления АС 3695 Г-Г Т 8×100×1,5: 2 шт
- Паспорт на пробоотборник
- Руководство по эксплуатации
- Транспортировочный ящик
Принципиальная схема пробоотборника ПК-ЧГ
