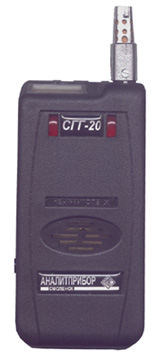

Сигнализатор горючих газов СГГ-20
Снят с производства, замена — СГГ-20 Микро
Сигнализатор СГГ-20 заменяет и превосходит по своим технико-экономическим и эксплуатационным показателям такие широко распространенные приборы как СГГ-4М, СГГ-14, СТХ-17 и выполняет все функции аналогичных приборов.
Предназначен для измерения довзрывоопасных концентраций многокомпонентных воздушных смесей горючих газов и паров и выдачи светового и звукового сигналов при достижении пороговых значений.
Область применения:
- в процессе добычи, переработки, транспортировки газа, нефти и нефтепродуктов;
- на объектах газовых хозяйств, в автомобильных хозяйствах, на заправках;
- на промышленных предприятиях (окрасочные участки, канализационные участки, котельные);
- на производствах лаков и красок;
- на складах ГСМ (в портах, на ж/д., нефтебазах и т.д.);
- на танкерах и других судах речных и морских пароходств;
- при проведении сварочных работ вблизи емкостей с легко воспламеняемыми жидкостями,
- на АЗС, водородных производствах и кислородных станциях.
Тип газоанализатора: индивидуальный.
Принцип работы: термохимический.
Сигнализатор СГГ-20 выполнен во взрывобезопасном исполнении с маркировкой по взрывозащите 1ЕxibdsIICT6 Х, степень защиты от внешних воздействий IP54.
Достоинства:
- расширенный спектр контролируемых газов
- простота настройки и эксплуатации
- индикация показаний на торцевом ЖКИ
- малые габариты и вес
Модификации сигнализатора СГГ-20-М, СГГ-20-01М, СГГ-20-02М (показания приборов в % об. доли) контролируют: метан, пропан-бутан
Перечень газов и паров, контролируемых сигнализаторами (показания приборов в % НКПР) СГГ-20, СГГ-20-Р, СГГ-20-01, СГГ-20-02, СГГ-20-Н, СГГ-20-02Н, СГГ-20-03К:
- Различные виды топлива (бензины, газ природный топливный сжатый ГОСТ 27577-87, газы углеводородные сжиженные по ГОСТ 27578-87 и др.)
- Горючие газы и пары нефтепродуктов (метан, пропан, бутан, водород, водяной газ, гексан, гептан, этан, газы каталитического крекинга и др.).
- Пары органических соединений химической промышленности (амиловый, метиловый, бутиловый и др. спирты; различные эфиры и кислоты).
Основные технические характеристики
Диапазон измерения, % НКПР | 0...50 | ||
Диапазон измерения, % об.для модификаций СГГ-20-М, СГГ-20-01М, СГГ-20-02М | 0...2,64 | ||
Диапазон показаний, % НКПР | 0...100 | ||
Диапазон показаний, % об.для модификаций СГГ-20-М, СГГ-20-01М, СГГ-20-02М | 0...5,28 | ||
Стандартная установка порогов, % НКПР (пороги регулируемые) | 7; 12 | ||
Основная абсолютная погрешность, % НКПР по метану | ±5 | ||
Время срабатывания световой и звуковой сигнализации, с, не более | 15 | ||
Время работы без подзарядки, ч, не менее | 10 | ||
Температура окружающей среды, °С | -20...+50 | ||
для СГГ-20-Н, СГГ-20-02Н | -40...+50 | ||
Габаритные размеры, мм | СГГ-20, СГГ-20-04 | 67×37×157 | |
СГГ-20-01, СГГ-20-02, СГГ-20-03, СГГ-20-05, СГГ-20-06 | БД | 302×15×15 | |
БИ | 67×37×157 | ||
Масса, кг, не более | СГГ-20, СГГ-20-04 | 0,4 | |
СГГ-20-01, СГГ-20-02, СГГ-20-03, СГГ-20-05, СГГ-20-06 | БД | 0,1 | |
БИ | 0,3 |
Питание сигнализатора осуществляется от встроенной аккумуляторной батареи и имеет звуковую и световую сигнализацию при ее разряде.
Сигнализатор СГГ-20 может быть выполнен в исполнениях:
- с встроенным датчиком (СГГ-20, СГГ-20-Н, СГГ-20-М)
- с выносным датчиком на кабеле 1,5 м (СГГ-20-01, СГГ-20-01М)
- с выносным датчиком на кабеле от 1 до 10 м (СГГ-20-02, СГГ-20-02Н, СГГ-20-02М)
- с выносным датчиком на кабеле 1,5 м и приспособлением для контроля содержания горючих газов и паров в баллонах (СГГ-20-03К)
Комплект поставки:
- Сигнализатор СГГ-20,
- ЗИП (включая ЗПУ),
- техническая документация.
За отдельную плату поставляется:
- термохимический датчик,
- вентиль точной регулировки,
- индикатор расхода,
- баллоны с ПГС-ГСО,
- устройство отбора пробы,
- фильтр защиты датчика.
