Лазерные анализаторы сероводорода, диоскида углерода и влаги в газовых средах SS2100i-2 и SS1000
Анализаторы SS2100i-2 и SS1000 внесены в Государственный реестр средств измерений РФ под номером 51976-12
Назначение
Для измерения микросодержания сероводорода в природных и сжиженных углеводородных газах
В основе технологии — метод лазерной инфракрасной спектроскопии, где в качестве источника используется полупроводниковый лазер, что обеспечивает анализатору практически неограниченное время жизни, простоту и надежность.
Применение
- Контроль качества природного газа
- Контроль качества сжиженных газов
- Установки по переработке природного и попутного нефтяного газа
- Анализ дымовых и факельных газов
- Установки по одоризации газа
- Контроль чистоты ПГС и ультрачистых газов
- Экологический мониторинг атмосферы и контроль выбросов
Преимущества лазерных анализаторов серии SS
- Взрывозащищенное исполнение
- Отсутствие движущихся деталей
- Высокая скорость анализа (0,5...20 с)
- Высокая чувствительность определяемых компонентов ( предел обнаружения по воде менее 100 ppb)
- Необходимость в техобслуживании практически отсутствует
- Не требуются расходные материалы
- Длительный срок непрерывной работы
- Отсутствие перекрестной чувствительности к другим компонентам газовой смеси (монохроматический луч лазера «вырезает» только необходимую часть спектра поглощения)
- Нечувствителен по отношению к аминам, гликолям и прочим примесям в природном газе
- Коррозионно-стойкое покрытие рабочих частей анализатора (позволяет определять содержание влаги в хлоре)
- Дрейф измерений пренебрежительно мал
- Нечувствителен к изменению расхода
- Аналоговый и последовательный выход
Заводы по очистке и производству нефтепродуктов сжигают топливный газ для работы нагревателей, котлов и печей. На таких заводах необходимо регулировать количество сероводорода в топливном газе в соответствии с законом о контроле над загрязнением воздуха.
Анализатор сероводорода SpectraSensors SS2100 — эффективное и надежное решение для выполнения поставленных задач.
Сероводород в топливном газе
Топливные газы - невостребованные побочные продукты, образующиеся в процессе нефтепереработки, и в любом случае необходима их ликвидация или переработка. Топливный газ перерабатывают с целью устранения дорогих тяжелых компонентов, а также разъедающих соединений серы, например, сероводорода.
В таблице приведены соединения, входящие в состав топливных газов.
Обычные концентрации
| Водород (H2) | 25% |
| Кислород (O2) | 2% |
| Азот (N2) | 5% |
| Диоксид углерода (CO2) | 1% |
| Метан (C1) | 35% |
| Этан (C2) | 15% |
| Этилен (C2=) | 5% |
| Пропан (C3) | 5% |
| Пропилен (C3=) | 2% |
| C4’s | 2% |
| C5’s | 2% |
| C6+ | 1% |
| H2S | 150 ppm |
Технические характеристики
| Измеряемые диапазоны (могут быть изменены по запросу), ppm | 0...20 ppm, 0...300 |
| Переключение диапазонов | автоматическое |
| Повторяемость, ppb | ±500 |
| Время отклика, с | 1...20 |
| Максимальное давление пробы в ячейке PSIG | 10 |
| Поток пробы в ячейке л/мин | 3 |
Особенности разных моделей анализаторов SS
Стационарный анализатор SS2100i-2 предназначен для определения сероводорода, диоксида углерода и влаги

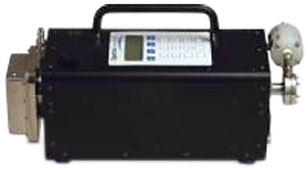

Переносная модель SS1000 предназначена для определения диоксида углерода и влаги
