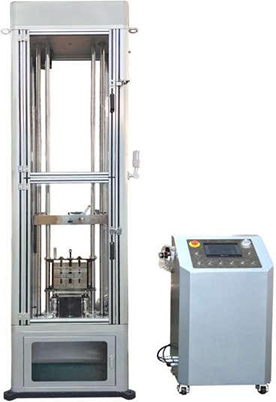

Копер для испытания покрытий на ударную вязкость DWI-75

Машина для испытания ударной вязкости снабжена грузами, позволяющими проводить испытания при различных энергиях.

Машина позволяет регулировать высоту падения вплоть до максимальной. Высоту падения можно настроить таким образом, чтобы обеспечить любую требуемую энергетическую мощность.

Соответствие стандартам

Благодаря различным молотам и бойкам данный копер может соответствовать различным стандартам:

• ГОСТ 9.602, GB/T 1732
• другим стандартам по запросу, таким как ASTM D 3763, D 4272, D5628, D7136/7136M, ISO 6603-2, ISO 7765-2.

С помощью дополнительной измерительной системы можно определить предел текучести, диапазон упругости, точку начала и прекращения образования трещин и т.д. Измерительная система широко используется в исследованиях, разработках и контроле качества материалов.

Конфигурация

Состоит из моторизованной подъемной системы, пневматического узла захвата и сброса, крепления для образцов, устройства защиты от вторичных ударов, грузов, ударной наковальни, предохранительного механизма и управления с помощью PLC.

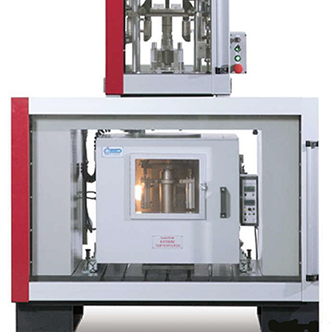

Климатическая камера (опция) может быть встроена в нижнюю часть рамы.

Основные технические характеристики

Рама копра

Состоит из основания, 2 направляющих и опорных стоек, 2 шариковых винтов, узла подъема траверсы, механизма пневматического захвата и сбросов, грузов, крепления образцов, блока защиты от вторичных ударов и предохранительного механизма и т.д. Боек имеет легко заменяемые наконечники.

Подвижная траверса приводит в движение тело всего молота, который поднимается для достижения необходимого уровня энергии, затем пневматический спусковой механизм выполняет сброс тела молота. Образец закрепляется на зажимном устройстве климатической камеры под рабочим столом с помощью ручного зажима.

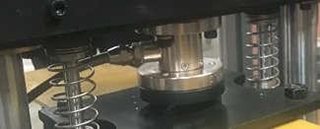

Бойки

Система защиты от вторичного удара

На рабочей поверхности установлены два переключателя приближения, которые могут контролировать падение бойка. После одного удара два блока пневматически прижимаются к нижней части молота, чтобы предотвратить повторный удар.

Балласт

Энергия удара зависит от комбинаций мертвого груза (балласта) и высоты подъема бойка. Такая конструкция позволяет в будущем использовать различные варианты энергии удара. Для увеличения скорости падения и энергии удара можно использовать дополнительный подпружиненный механизм.

Устройство для измерения перемещения

Энкодер предназначен для установки положения бойка с высокой точностью до 0.1 %.

Предохранительный механизм

Надежный механизм защиты для копра, включающий защитную сетку, проверку фиксации в рабочем положении, верхний и нижний концевые выключатели, звуковую и световую сигнализацию, дверь для доступа к траверсе. Защитный корпус из поликарбоната с 4-сторонним доступом к двери. Дверца корпуса оснащена блокировкой. Если дверца не будет закрыта должным образом, машина не будет работать. Защитный кожух из поликарбоната или стальной сетки позволяет контролировать движение молотка, а также предотвращает выброс испытуемого образца за пределы испытательной рамы.

PLC система управления с сенсорным экраном

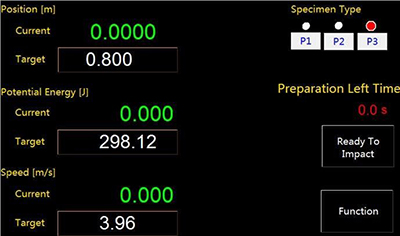

На ЖК-дисплее может отображаться целевая или установленная высота /скорость / энергия, а также текущая/одновременная высота/скорость/ энергия траверсы или бойка, при изменении любого из трех элементов два других будут изменяться синхронно.

Полностью автоматическое управление на основе PLC и сенсорного экрана обеспечивает автоматическую подачу, автоматическую защиту от вторичного удара, автоматическое определение нулевой точки молота, автоматическое закрепление бойка, автоматический подъем молота/бойка в соответствии с заданной высотой, заданную энергию удара, заданную скорость удара, автоматическое открытие/закрытие двери обнаружение;

Контроллер с сенсорным экраном может отображать параметры настройки в режиме реального времени, такие как высота удара, скорость удара и энергия удара

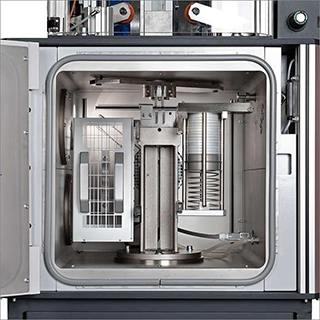

Климатическая камера (опция)

Нагрев осуществляется за счет электрического сопротивления, а охлаждение - за счет компрессора с системой воздушного цикла.

Инструментальная ударная система (опция)

Инструментальная система может отображать основные характеристики во время процедуры удара, включая нагрузку, скорость, перемещение, энергетические характеристики и общую поглощенную энергию; Инструментальное программное обеспечение может проводить анализ предела текучести, диапазона упругости, точки начала и прекращения образования трещин и т.д.

Система включает в себя усилитель, 32-разрядную плату для быстрого сбора данных и программное обеспечение для сбора данных. Усилитель является отличным инструментом для исследовательской лаборатории. Усилитель обеспечивает автоматическую балансировку, выбор диапазона усилителя на несколько десятилетий и калибровку шунта для периодической калибровки.

Оснащенный инструментальной системой копер может получать данные о соотношении Силы (Энергии) - Времени (Смещения). Можно легко проверить общую поглощенную энергию, а также кривую силы, энергии, смещения и скорости реальной процедуры воздействия.

Инструментальная система позволяет полностью программировать с помощью программного обеспечения рабочие параметры, количество точек данных.

• Пьезотензодатчик – один комплект
• Один канал сбора данных для пьезотензодатчика — разрешение 16 бит, частота дискретизации 3 МГц
• 50 кГц для обычных образцов и 200 кГц для миниатюрных образцов, необходимых для испытания
• Инструментальная плата 10 МГц хранит данные непосредственно на плате
• Данные загружаются с платы на ПК после завершения теста. Таким образом, с помощью технологии 1000000 точек легко обеспечить получение 10000 точек в миллисекунду, поскольку большинство тестов выполняются в течение 10 миллисекунд
• Записываемые данные (точки): - 2000 ~ бесконечность
• Компьютер: DELL с операционной системой Windows 10
• Инструментальное программное обеспечение на английском и русском языках

Компьютер для сбора данных необходим для записи сигнала напряжения с бойка, времени и скорости при ударе. Установка аппаратного и программного обеспечения для сбора данных инструментального бойка в компьютер для сбора данных с копра позволит проводить калибровку бойка.

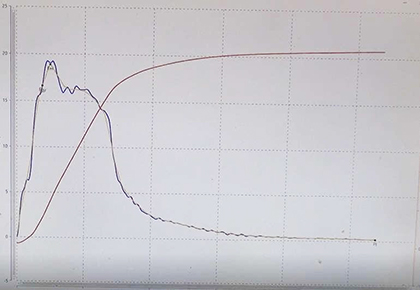

График ударного воздействия

Тензометрический датчик 20 кН

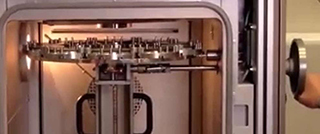

Система подачи образцов (механическая ручная)

Система подачи образцов (пневматическая)
