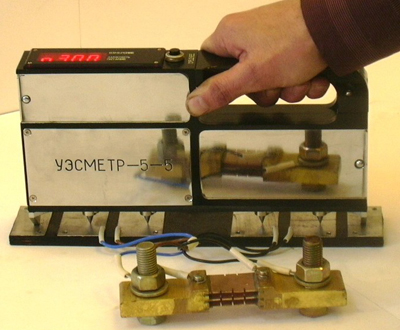

Малогабаритный измеритель удельного электрического сопротивления углеродных материалов УЭСМЕТР-5

УЭСМЕТР-5 предназначен для измерения удельного электрического сопротивления (УЭС) углеродных изделий и заготовок в заводских условиях по ГОСТ 23776-79 «Изделия углеродные. Методы измерения удельного электрического сопротивления» (раздел 2) и методике измерений МИ 57-99, разработанной Уральским электродным институтом.

Измеритель применяется для контроля углеродных изделий (блочной и электродной продукции на предприятиях изготовителей и потребителей), при отработке технологии производства, для сортировки и отбраковки. Измеритель используется в научно-исследовательских институтах, центральных заводских лабораториях алюминиевых, металлургических, электродных заводов.

Измеритель внедрён для контроля УЭС блочной продукции на алюминиевых заводах: «ИркАЗ», «ОКСА», «УАЗ», «БАЗ», «КАЗ», «ВАЗ», «НАЗ», на электродных заводах «Укрграфит», «ЧЭЗ», «НовЭЗ», «НЭЗ».

Измеритель представляет собой малогабаритное переносное устройство с автономным питанием. Измеритель содержит встроенную микроЭВМ, обрабатывающую сигналы с токовых и потенциалосъёмных зондов. Результаты однократных измерений индицируются на цифровом табло, расположенном на верхней панели измерителя. Измеритель имеет возможность осуществлять усреднение результатов при многократных замерах (до 10) с отбросом «промахов».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерений удельного электрического сопротивления, мкОм×м	2,5...70
Диапазон измерений контактного сопротивления, мкОм	50...750
Основная относительная погрешность измерения, %, не более	2,0
Погрешность измерения УЭС с пятикратными наблюдениями, %, не более	6,5
Время подготовки прибора к работе, сек	15
Время однократного измерения, сек	1
Индикация результата измерения (три значащих цифры)	цифровая
Диапазон рабочих температур проведения измерений, °С	-25...+40
Напряжение питания (аккумуляторные батареи), В	4,8
Габаритные размеры, мм	285×45×170
Масса прибора с аккумулятором, кг, не более	2,15

МЕТОД ИЗМЕРЕНИЯ

Сущность метода измерения УЭС (r) заключается в пропускании через зону образца постоянного стабилизированного тока I, измерении падения напряжения U на участке между потенциальными зондами и последующим вычислением удельного сопротивления по формуле:

r = K × U / I [мкОм×м]

где К — методический коэффициент, заносимый в память прибора, определяемый формой контролируемого изделия и ориентацией измерителя на изделии.

КОМПЛЕКТАЦИЯ

Измеритель поставляется аттестованным с комплектом эксплуатационной и методической документации, включающим Руководство по эксплуатации, методику измерения, методику первичной и периодической калибровок, протокол испытаний, сертификат о калибровке.

Прибор снабжён запасным комплектом аккумуляторных батарей, зарядным устройством и образцовым шунтом для калибровки.
