Газоанализаторы ЭКСПЕРТ
Анализ содержания О2, СО, СО2, NO, NO2, SO2, CH в промышленных выбросах в целях экологического контроля и оптимизации процессов горения топлива.
Сняты с производства, замена МОНОЛИТ XL
Внесен в Государственный реестр средств измерений РФ под № 22967-12
Универсальный переносной газоанализатор «Эксперт» предназначен для определения содержания загрязняющих веществ в промышленных выбросах топливосжигающих установок при проведении экологического контроля (государственного и производственного) или технологической настройки установок с целью оптимизации процесса горения топлива.
Определяемые компоненты и параметры
Газоанализатор «Эксперт» позволяет одновременно контролировать концентрации всех основных веществ, образующихся в результате горения органического топлива: О2, СО, СО2, NO, NO2, NOХ, SO2, H2S и углеводородов (СН).
Кроме того, газоанализатор определяет температуру, избыточное давление (разрежение), скорость и объемный расход газового потока в точке отбора пробы, а также технологические параметры контролируемой установки: коэффициент избытка воздуха (альфа), коэффициент потерь тепла и КПД установки
Прибор выпускается в 3-х основных модификациях («Эксперт Газ», «Эксперт МТ» и «Эксперт Универсал»), отличающихся друг от друга верхними пределами диапазонов измерений, при этом модификация «Газ» предназначена для контроля установок с «низким» содержанием вредных веществ в выбросах (работающих на природном газе), модификация «МТ» - для контроля установок с «высоким» содержанием вредных веществ в выбросах (работающих на мазуте, угле и т.д.), а модификация «Универсал» - для контроля установок, работающих на любом виде топлива.
Отличительной особенностью модификации «Эксперт Универсал» является наличие в составе прибора двух комплектов разнодиапазонных датчиков СО, NO и SO2 (нет аналогов в России), обеспечивающих высокую точность измерений прибором как низких, так и высоких концентраций газов.
Кроме того, в модификации прибора с индексом «про», кроме электрохимических датчиков для измерения O2, СО, NO, NO2, SO2 и H2S могут дополнительно устанавливаться ИК-оптические блоки для измерения СО2, СН (с калибровкой по метану, пропану или гексану) и сверхвысоких концентраций (до 10 % об.) СО.
ЭКСПЕРТ удовлетворяет требованиям всех основополагающих нормативных документов в области газоаналитического приборостроения и охраны окружающей среды
- ГОСТ Р 50759-59. Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия.
- ГОСТ 13320-81. Газоанализаторы промышленные автоматические. Общие технические условия.
- ОНД-90. Общесоюзный нормативный документ. Руководство по контролю источников загрязнения атмосферы.
- РД 52.04.59-85. Охрана природы. Атмосфера. Требования к точности контроля промышленных выбросов. Методические указания.
ЭКСПЕРТ разработан в соответствии с Техническими требованиями к автоматическим переносным газоанализаторам, предназначенным для контроля выбросов загрязняющих веществ от объектов газовой промышленности, разработанными в 1999 г. «ВНИИМ им. Д. И. Менделеева» и согласованными с НИИ «Атмосфера (Госком-экология)» и «Управлением науки, новой техники и экологии» ОАО Газпром.
| Исполнение по числу измер-х каналов | Измерительные каналы | Расчетные каналы | ||
| электрохимические | датчики оптические | датчики оптический блок | ||
| «Эксперт Газ стандарт» / «Эксперт МТ стандарт» | ||||
| 5 | О2-СО-NO-NO2-SO2 | СО2, NOX | ||
| 6.1 | О2-СО-NO-NO2-SO2-H2S | СО2, NOX | ||
| 6.2 | О2-СО-NO-NO2-SO2 | СО2 | NOX | |
| 6.3 | О2-СО-NO-NO2-SO2 | СН4 | СО2, NOX | |
| 7.1 | О2-СО-NO-NO2-SO2-H2S | СО2 | NOX | |
| 7.2 | О2-СО-NO-NO2-SO2-H2S | СН4 | СО2, NOX | |
| 7.3 | О2-СО-NO-NO2-SO2 | СО2 и СН4 | NOX | |
| 8 | О2-СО-NO-NO2-SO2-H2S | СО2 и СН4 | NOX | |
| «Эксперт Универсал стандарт» | ||||
| 8 | О2-СО(2 датчика)-NO(2)-NO2-SO2(2) | СО2, NOX | ||
| 9.1 | О2-СО(2 датчика)-NO(2)-NO2-SO2(2)-H2S | СО2, NOX | ||
| 9.2 | О2-СО(2 датчика)-NO(2)-NO2-SO2(2) | СО2 | NOX | |
| 9.3 | О2-СО(2 датчика)-NO(2)-NO2-SO2(2) | СН4 | СО2, NOX | |
| 10.1 | О2-СО(2 датчика)-NO(2)-NO2-SO2(2)-H2S | СО2 | NOX | |
| 10.2 | О2-СО(2 датчика)-NO(2)-NO2-SO2(2)-H2S | СН4 | СО2, NOX | |
| 10.3 | О2-СО(2 датчика)-NO(2)-NO2-SO2(2) | СО2 и СН4 | NOX | |
| 11 | О2-СО(2 датчика)-NO(2)-NO2-SO2(2)-H2S | СО2 и СН4 | NOX | |
| «Эксперт Газ про» | ||||
| 7 | О2-СО-NO-NO2-SO2 | СО2-СН | NOX | |
| 8 | О2-СО-NO-NO2-SO2-H2S | СО2-СН | NOX | |
| «Эксперт МТ про» | ||||
| 7 | О2-СО-NO-NO2-SO2 | СО2-СН | NOX | |
| 8.1 | О2-СО-NO-NO2-SO2-H2S | СО2-СН | NOX | |
| 8.2 | О2-СО-NO-NO2-SO2 | СО-СО2-СН | NOX | |
| 9 | О2-СО-NO-NO2-SO2-H2S | СО-СО2-СН | NOX | |
| «Эксперт Универсал про» | ||||
| 10 | О2-СО(2 датчика)-NO(2)-NO2-SO2(2) | СО2-СН | NOX | |
| 11.1 | О2-СО(2 датчика)-NO(2)-NO2-SO2(2)-H2S | СО2-СН | NOX | |
| 11.2 | О2-СО(2 датчика)-NO(2)-NO2-SO2(2) | СО-СО2-СН | NOX | |
| 12 | О2-СО(2 датчика)-NO(2)-NO2-SO2(2)-H2S | СО-СО2-СН | NOX | |
Возможные исполнения по диапазонам измерений:
| Исполнение | О2 | СО | NO | NO2 | SO2 | H2S |
| «Эксперт Газ стандарт» / «Эксперт Газ про» | ||||||
| 1 | 0...21 % (об.) | 0...500 мг/м3 | 0...300 мг/м³ | 0...100 мг/м³ | 0...300 мг/м³ | 0...100 мг/м³ |
| 2 | 0...1000 мг/м³ | |||||
| 3 | 0...2000 мг/м³ | |||||
| 4 | 0...5000 мг/м³ | |||||
| «Эксперт МТ стандарт» / «Эксперт МТ про» | ||||||
| 1 | 0...21 % (об.) | 0...2000 мг/м³ | 0...1000 мг/м³ | 0...100 мг/м³ | 0...2000 мг/м³ | 0...500 мг/м³ |
| 2 | 0...2000 мг/м³ | 0...2000 мг/м³ | 0...200 мг/м³ | 0...2000 мг/м³ | ||
| 3 | 0...5000 мг/м³ | 0...2000 мг/м³ | 0...200 мг/м³ | 0...2000 мг/м³ | ||
| 4 | 0...5000 мг/м³ | 0...2000 мг/м³ | 0...200 мг/м³ | 0...5000 мг/м³ | ||
| 5 | 0...5000 мг/м³ | 0...3500 мг/м³ | 0...500 мг/м³ | 0...5000 мг/м³ | ||
| 6 | 0...10000 мг/м³ | 0...3500 мг/м³ | 0...500 мг/м³ | 0...5000 мг/м³ | ||
| 7 | 0...10000 мг/м³ | 0...3500 мг/м³ | 0...500 мг/м³ | 0...10000 мг/м³ | ||
| Оптические датчики (мод. «стандарт») | Оптический блок (мод. «про») | |||||
| СО2 | СН4 | СО | СО2 | СН (по С3Н8 или С6Н14) | ||
| 0...20 % (об.) | 0...5 % (об.) | 0...10 % (об.) | 0...20 % (об.) | 0...5000 ppm | ||
Краткое описание прибора и его преимущества
Принцип действия газоанализатора основан на применении комплекта электрохимических и оптических ячеек для измерения содержания газовых компонент, термоэлектрического преобразователя для измерения температуры, двухплечевого мембранного датчика для измерения давления и пневмометрической трубки типа Пито или НИИОГАЗ для определения скорости и объемного расхода газового потока.

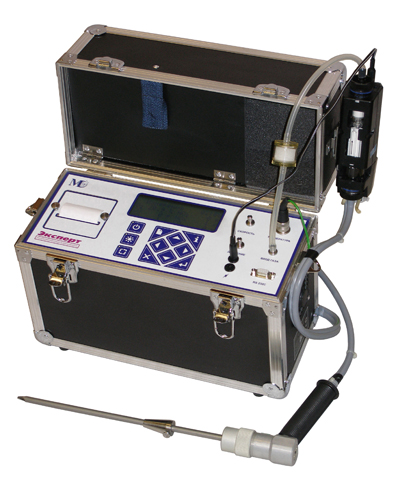

Конструктивно газоанализатор выполнен в прочном корпусе-чемоданчике, на лицевую панель которого выведены дисплей, клавиатура, термопринтер и все коммутационные разъемы и штуцера. Измерительная информация отображается на жидкокристаллическом дисплее, оснащенном подсветкой. Электропитание газоанализатора может осуществляться как от внутреннего аккумулятора, так и от сети переменного напряжения.
Благодаря использованию двух комплектов разнодиапазонных электрохимических ячеек по каналам измерений СО, NO и SO2 (один для измерения «низких», а другой для измерения «средних» и «высоких» концентраций) газоанализатор «ЭКСПЕРТ Универсал» обладает высокими метрологическими характеристиками как в области измерения «средних» и «высоких» концентраций, так и в области измерения «низких» концентраций, обеспечивая требуемую природоохранными документами точность измерений (суммарная относительная погрешность не более ±25 %), начиная уже с 25 мг/м³.
В модификациях «про» газоанализаторы «ЭКСПЕРТ» помимо электрохимических ячеек оснащаются оптическими блоками, предназначенным для измерения содержания диоксида углерода (СО2) и углеводородов, что позволяет более качественно и полно проводить экологический контроль выбросов и технологическую настройку оборудования.
Газоанализатор «ЭКСПЕРТ» обладает рядом дополнительных возможностей
- сбор и статистическая обработка результатов измерений (вычисление средних значений) за 20-ти минутный интервал времени в соответствие с требованиями природоохранных органов;
- вычисление объемного расхода потока отходящих газов (м³/с) и массового выброса (г/с) загрязняющих веществ на основе результатов выполненных инструментальных измерений;
- передача протокола измерений из памяти газоанализатора на персональный компьютер в формате MS Word с возможностью последующей распечатки на стандартном принтере.
Встроенная память данных газоанализатора рассчитана для постоянного хранения 600 записей. Впоследствии, записанные данные могут быть распечатаны на принтере или переданы на персональный компьютер.
В модификациях «про» газоанализаторы «ЭКСПЕРТ» комплектуются электрическим блоком осушки газовой пробы (основанном на использовании элементов Пельтье), обеспечивающим более качественную осушку пробы (по сравнению со стандартным механическим влагоотделителем) и позволяющим измерять низкие концентрации легкорастворимых веществ (NO2 и SO2).
ИК-термопринтер, поставляемый с газоанализатором, позволяет распечатывать протоколы измерений как непосредственно во время проведения измерений, так и после их завершения при считывании данных из памяти прибора.
В комплект поставки газоанализатора входит полный комплект технической документации, включая методику выполнения измерений, разработанную и утвержденную в установленном порядке и допущенную к применению на территории РФ.
По желанию заказчика прибор может комплектоваться пробоотборными зондами и трубками Пито различной (300...2000 мм) длины, а также электрическим блоком осушки пробы и дополнительным противопылевым металлокерамическим фильтром.
В комплект поставки могут также входить калибровочные газовые смеси в баллонах под давлением, предназначенные для контроля точности результатов измерений и периодической калибровки газоанализатора в процессе эксплуатации.
Основные метрологические характеристики
| Измеряемый компонент/ параметр | Принцип измерений | Диапазон измерений | Пределы допускаемой основной погрешности | |
| абсолютной | относительной | |||
| Кислород (О2) | электрохимический сенсор | 0...21 % об. | ±0,2 % (об.) | |
| Оксид углерода (СО) | электрохимический сенсор | 0...500 мг/м³ | ±5 мг/м³(0...100 мг/м³) | ±5 % (100...500 мг/м³) |
| 0...1000 мг/м³ | ±7,5 мг/м³(0...150 мг/м³) | ±5 % (150...1000 мг/м³) | ||
| 0...2000 мг/м³ | ±10 мг/м³ (0...200 мг/м³) | ±5 % (200...2000 мг/м³) | ||
| 0...5000 мг/м³ | ±15 мг/м³ (0...300 мг/м³) | ±5 % (300...5000 мг/м³) | ||
| 0...10000 мг/м³ | ±20 мг/м³ (0...400 мг/м³) | ±5 % (400...10000 мг/м³) | ||
| 0...50000 мг/м³ | ±100 мг/м³ (0...1000 мг/м³) | ±5 % (1000...50000 мг/м³) | ||
| оптический сенсор (модиф. «про») | 0...10 % об. | ±0,02 % (об.) (0...0,4 %) | ±5 % (0,4...10 %(об.)) | |
| Оксид азота (NO) | электрохимический сенсор | 0...300 мг/м³ | ±5 мг/м³ (0...100 мг/м³) | ± 5 % (100...300 мг/м³) |
| 0...1000 мг/м³ | ± 7,5 мг/м³ (0...150 мг/м³) | ± 5 % (150...1000 мг/м³) | ||
| 0...2000 мг/м³ | ±10 мг/м³ (0...200 мг/м³) | ±5 % (200...2000 мг/м³) | ||
| 0...5000 мг/м³ | ±15 мг/м³ (0...300 мг/м³) | ±5 % (300...3500 мг/м³) | ||
| Диоксид азота (NO2) | электрохимический сенсор | 0...100 мг/м³ | ± 5 мг/м³ (0...100 мг/м³) | |
| 0...200 мг/м³ | ± 6 мг/м³ (0...120 мг/м³) | ± 5 % (120...200 мг/м³) | ||
| 0...500 мг/м³ | ± 7,5 мг/м³ (0...150 мг/м³) | ± 5 % (150...500 мг/м³) | ||
| Сернистый ангидрид (SO2) | электрохимический сенсор | 0...300 мг/м³ | ±5 мг/м³ (0...100 мг/м³) | ±5 % (100...300 мг/м³) |
| 0...2000 мг/м³ | ±15 мг/м³ (0...300 мг/м³) | ±5 % (300...2000 мг/м³) | ||
| 0...5000 мг/м³ | ±25 мг/м³ (0...500 мг/м³) | ±5 % (500...5000 мг/м³) | ||
| 0...10000 мг/м³ | ±35 мг/м³ (0...700 мг/м³) | ±5 % (700...10000 мг/м³) | ||
| Сероводород (H2S) | электрохимический сенсор | 0...100 мг/м³ | ±5 мг/м³ (0...100 мг/м³) | |
| 0...500 мг/м³ | ±7,5 мг/м³ (0...150 мг/м³) | ±5 % (150...500 мг/м³) | ||
| Диоксид углерода (СО2) | оптический сенсор (модиф. «про») | 0...20 % об. | ±0,3 % (об.) (0...6 %) | ±5 % (6...20 %(об.)) |
| 0...30 % об. | ±0,5 % (об.) (0...10 %) | ±5 % (10...30 %(об.)) | ||
| Диоксид углерода (СО2) | оптический датчик | 0...20 % (об.) | ±0,5 % (об.) (0...5 % (об.)) | ±10 % (5...20 % (об.)) |
| оптический блок | 0...20 % (об.) | ±0,3 % (об.) (0...6 % (об.)) | ±5 % (6...20 % (об.)) | |
| Углеводороды (по СН4) | оптический датчик | 0...5 % (об.) | ±0,05 % (об.) (0...0,5 % (об.)) | ±10 % (0,5...5 % (об.)) |
| Углеводороды (по С3Н8 или С6Н14) | оптический блок | 0...5000 ppm | ±15 ppm (0...300 ppm) | ±5 % (300...5000 ppm) |
| Температура газового потока | термопара | -20...+800 °С | ±3 °С (-20...+300 °С) | ±1 % (300...800 °С) |
| -20...+1000 °С | ±3 °С (-20...+300 °С) | ±1 % (300...1000 °С) | ||
| Избыточное давление / разряжение газового потока | мембранный датчик | ±(0...50) гПа | ±0,25 гПа | |
| Скорость газового потока | трубка Пито | 4...50 м/с | ±2 м/с | |
Основные технические характеристики
| Рассчитываемые величины | объемная доля диоксида углерода (СО2) – у модификаций «стандарт» |
| суммы оксидов азота (NОX) в пересчете на NO2 | |
| коэффициент избытка воздуха (1,00...9,99) | |
| коэффициент потерь тепла (0...99,9 %) | |
| КПД сгорания топлива (0...99,9 %) | |
| Единицы измерений | мг/м³, ppm, мгО2 (приведенные к базовому содержанию О2) |
| Дополнительные возможности | усреднение результатов |
| расчет объемного расхода и массового выброса | |
| Отбор газовой пробы | встроенный микронасос (2,0 л/мин) |
| Электропитание | от встроенного Li-ion аккумулятора или от сети переменного тока |
| Время работы без подзарядки аккумулятора | не менее 10 ч (не менее 3 ч при работе в комплекте с электрическим блоком осушки) |
| Дисплей | алфавитно-цифровой, 4 строки по 20 символов с подсветкой |
| Память данных | встроенная, емкость 600 записей |
| Печать результатов | встроенный ИК термопринтер |
| Передача результатов на ПК | последовательный RS 232 С |
| Диапазон рабочих температур | 0...45 °С |
| Габаритные размеры | 370×180×310 мм (Д×Ш×В) |
| Масса | 5,5...7,5 кг (7,5...9,5 с принадлежностями) |
Имеющиеся сертификаты
- Сертификат безопасности ГОСТ Р РФ
- Разрешение на применение Ростехнадзора РФ
- Сертификат об утверждении типа СИ РФ
- Сертификат об утверждении типа СИ Респ. Беларусь
- Сертификат об утверждении типа СИ Респ. Казахстан
- Сертификат об утверждении типа СИ Украины
Базовая комплектация поставки
- газоанализатор со встроенным принтером
- ручка пробоотборного зонда в комплекте с пробоотборным шлангом с внутренней фторопластовой трубкой, стойкой к NO2 и SO2, длина 2,5 м
- трубка пробоотборного зонда со встроенным термопреобразователем (-20...+800 °C), длиной 740 мм, в комплекте с упорным конусом и чехлом для транспортировки и хранения
- влагоотделитель (для модификаций «стандарт») или электрический блок осушки пробы (для модификаций «про»)
- внешний фильтр очистки пробы
- блок питания / зарядное устройство
- сумка для транспортировки прибора и принадлежностей, кожаная, утепленная
- ремень для переноски прибора
- комплект запасной бумаги для термопринтера (уп. 8 шт.)
- комплект документации (Руководство по эксплуатации, Методика выполнения измерений, Методика поверки, Свидетельство о государственной поверке, копии имеющихся сертификатов)
Дополнительные принадлежности, запасные части
- сменные трубки пробоотборного зонда со встроенным термопреобразователем (-20...+800 °C или -20...+1000 °C), длиной 300...1500 мм
- пневмометрические трубки типа Пито длиной 750...2000 мм
- предварительный МК-фильтр для пробоотборного зонда
- запасные фильтр очистки пробы
- программа приема данных для ПК в комплекте с кабелем связи
- калибровочные газовые смеси в баллонах под давлением.
