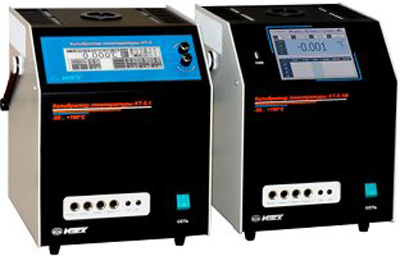

Калибраторы температуры серии КТ-5

Внесены в государственный реестр средств измерений РФ под № 65779-16

Назначение

• Поверка и калибровка термометров сопротивления (ТС)
• Поверка и калибровка термоэлектрических преобразователей (ТП)
• Поверка и калибровка вторичной аппаратуры вместе с первичными термопреобразователями: цифровых термометров, термопреобразователей с унифицированным токовым выходом и др.
• Поддержание холодных спаев термоэлектрических преобразователей при 0 °С.

Особенности

• Высокая точность
• Рабочая зона от дна отверстий в блоке: 60 мм
• Сменные вставки
• Высокая производительность
• Отсутствие жидкого теплоносителя
• Широкий диапазон воспроизводимых температур
• Встроенный четырехканальный прецизионный измеритель
• Два встроенных блока питания с напряжением =24 В постоянного тока
• Небольшие размеры и вес
• Низкая цена.

Калибраторы температуры серии КТ-5 предназначены для воспроизведения температуры в диапазоне -50...+850 °С. КТ-5 используются в качестве поверочной установки для определения номинальных статических характеристик преобразования различных типов СИ температуры при их производстве, поверке и калибровке.

Калибраторы выпускаются в следующих модификациях:

• КТ-5.1 (КТ-5.1М) с диапазоном воспроизводимых температур -50...+160 °С
• КТ-5.2 (КТ-5.2М) с диапазоном воспроизводимых температур +40...+500 °С
• КТ-5.3 (КТ-5.3М) с диапазоном воспроизводимых температур +50...+850 °С.

Калибраторы температуры модификаций КТ-5.1, КТ-5.2, КТ-5.3 выпускаются с чёрно-белым дисплеем, а модификации КТ-5.1М, КТ-5.2М, КТ-5.3М с цветным сенсорным дисплеем.

КТ-5 удовлетворяют требованиям к эталонам 2го разряда по ГОСТ 8.558-2009 «Государственная поверочная схема для средств измерений температуры» в отрицательной области температур и к эталонам 3го разряда в положительной области температур.

Калибраторы температуры серии КТ-5 полностью удовлетворяют требованиям ГОСТ 8.461-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки». Технические характеристики приборов позволяют производить поверку термометров сопротивления классов допуска «AA», «A», «B» и «C». Конструкция калибраторов позволяет производить поверку и калибровку ТС с диаметрами монтажной части более 6 миллиметров без ухудшения метрологических характеристик калибраторов. Встроенный четырехканальный прецизионный измеритель позволяет без привлечения дополнительных приборов проводить поверку и калибровку термометров сопротивления, термоэлектрических преобразователей и термопреобразователей с унифицированным токовым выходом.

В приборах реализован метод непосредственного сличения поверяемых термопреобразователей с внутренним эталонным термопреобразователем. Основными узлами калибраторов являются: металлический блок с отверстиями (каналами) для установки поверяемых термопреобразователей, эталонный термопреобразователь, прецизионный измеритель/регулятор температуры и холодильная установка (КТ-5.1, КТ-5.1М). Металлический блок предназначен для обеспечения хорошей тепловой связи между поверяемыми термопреобразователями и внутренним эталонным термопреобразователем. Эталонный термопреобразователь, расположенный в металлическом блоке, предназначен для определения температуры этого блока и, как следствие, температуры поверяемых термопреобразователей. По эталонному термопреобразователю осуществляется регулирование температуры прецизионным измерителем/регулятором. Холодильная установка (КТ-5.1, КТ-5.1М) сделана на термоэлектрических элементах Пельтье.

В калибраторах КТ-5 предусмотрена возможность замены вставки пользователем. Вставка состоит из металлического блока и теплоизолирующей пробки (тепловых экранов). Максимальное количество отверстий во вставке – 6, максимальный диаметр отверстий – 13 мм, для КТ-5.3 и КТ-5.3М – 10.5 мм.

Стандартные вставки входят в комплект поставки:

• для КТ-5.1 и КТ-5.1М – КТВ-1.1
• для КТ-5.2 и КТ-5.2М – КТВ-2.1
• для КТ-5.3 и КТ-5.3М – КТВ-3.1.

На дисплее КТ-5 отображаются: текущая температура; текущая температура поддержания (уставка); время с момента выхода калибратора на уставку; мощность, выделяемая в элементах Пельтье или в нагревателях; скорость нагрева (охлаждения); количество фиксированных уставок; время нахождения на уставке до автоматического перехода к следующей; режим работы; шесть фиксированных уставок, а также результаты измерений прецизионного измерителя. На дисплее КТ-5.1М, КТ-5.2М и КТ-5.3М дополнительно могут отображаться графики хода температуры в калибраторе и измеряемых прецизионным измерителем величин.

Установка температур поддержания (уставок) и режимы работы задаются либо при помощи двух ручек управления (КТ-5.1, КТ-5.2, КТ-5.3), либо при помощи сенсорного дисплея (КТ-5.1М, КТ-5.2М, КТ-5.3М). Всеми модификациями КТ-5 можно управлять при помощи компьютера (программное обеспечение входит в комплект поставки). Программа позволяет: задавать уставки и режимы работы, отображать графики хода температуры в калибраторе и измеряемых прецизионным измерителем величин, сохранять результаты измерений для последующей обработки.

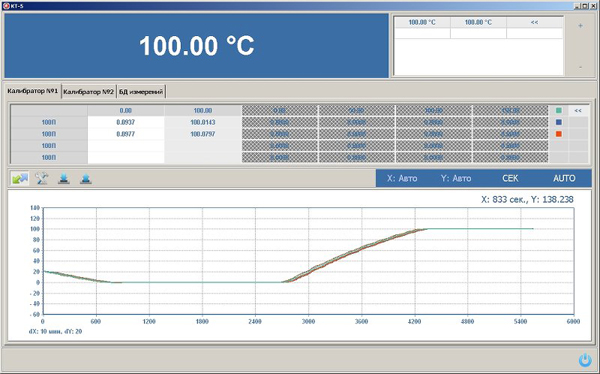

Программное обеспечение КТ-5

Технические характеристики.

*t – уставка калибратора в °С. R - измеряемое сопротивление в Омах, U - измеряемое напряжение в мВ, I – измеряемая сила тока в мА .

**требуется внешний USB-адаптер

Характеристики прецизионного измерителя

Комплект поставки:

• калибратор температуры КТ-5 (стандартная вставка)*
• компакт-диск с программным обеспечением
• руководство по эксплуатации
• кабель связи прибора с ПК через интерфейс RS-232С
• шнур для подключения ТС МИТШ-1.2
• шнур для подключения ТП МИТШ-2.2.1
• шнур для измерения силы тока МИТШ-5.1
• шнур переходник с разъема блока питания на зажимы типа крокодил КИТШ-6.1
• cетевой шнур

*для КТ-5.1/КТ-5.1М вставка КТВ-1.1, для КТ-5.2/КТ-5.2М вставка КТВ-2.1, для КТ-5.3/КТ-5.3М вставка КТВ-3.1.
